CURL500
CURL500

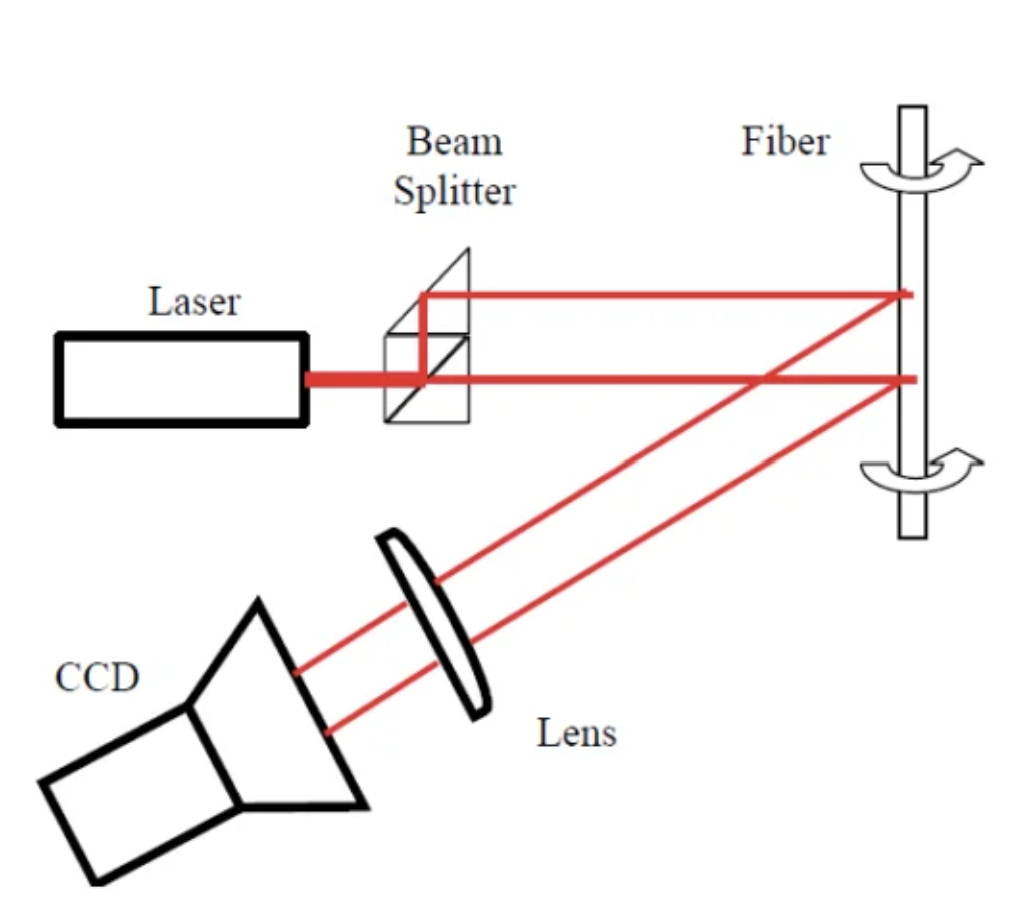

CURL500は、従来の顕微鏡による画像測定法とは異なり、デュアルビーム方式を採用しています。この方式では、2本のビームが互いに固定された関係にあり、一方が基準光として機能することで、回転機構やファイバー固定機構に起因する機械的な影響を排除し、極めて高い再現性と精度を実現しています。
従来の顕微鏡画像を用いた手法では、測定点に機械的な基準が必要となり、測定者や環境に左右されがちでした。CURL500はこの課題を克服し、一貫した測定結果と、品質とコストの両立を目指す生産現場において、圧倒的な信頼性を提供します。
- 非接触・高精度測定
- 多様なファイバー径に対応
- 自動レポート生成
- コンパクトなデスクトップ設計
-
非接触・高精度測定
-
多様なファイバー系に対応
-
自動レポート生成
-
コンパクトなデスクトップ設計
機能・特長
非接触・被ダメージ測定
ファイバー端面に触れずに光学的に曲率半径を正確に測定が可能なため、製品にダメージを与えません。
高精度なR値計測
測定誤差±1mm以下の高精度。UPC、APCなどさまざまな研磨形状に対応可能。
自動認識・高速測定
測定対象をセットすれば、即座に計測。結果は即座に画面表示＆レポート出力。
直観的な操作インターフェース
タッチパネルまたはPC操作による簡易UIで、誰でも扱いやすく、習熟時間を大幅短縮。
仕様
| 型番 | CURL500 |
|---|---|
| ファイバ種 | シングルファイバー、MPO、フェルール端面(1.25mm、2.5mm 他) |
| 測定方式 | 反射光学式非接触測定 |
| 曲率半径測定範囲(mm) | 約3～60 |
| 測定時間 | 数秒程度（ファイバー長に依存） |
| 対応ファイバー長 | 推奨30cm以上(最長1m以上) |
| 操作方法 | タッチパネル、PCソフトウェア |
| レポート出力 | CSV・PDF対応 |
| 本体サイズ(mm) | 約200×250×150 |
| 重量(kg) | 約3 |
| 電源(V) | AC100-240(アダプター供給) |
| メーカー | PFO Instruments |
| 原産国 | イギリス |
ラインナップ
| 型番 | 外観 |
|---|---|

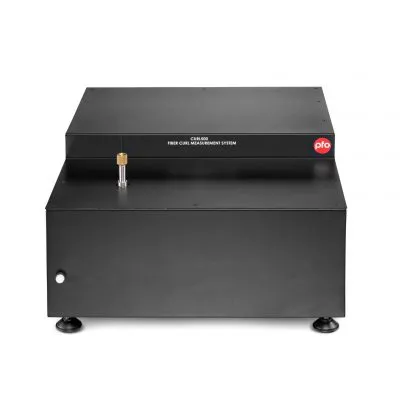

| CURL500 | |
