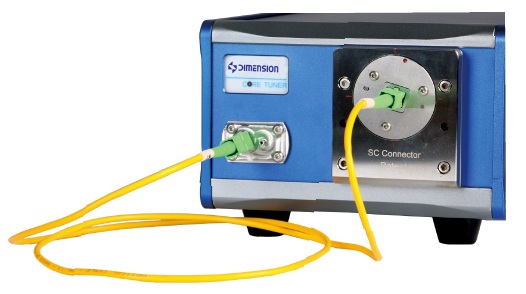

コア偏心測定器　コアチューナー

コアチューナー

コネクタ組み立て前に測定することで、完成品の品質向上が見込めます。

高い正確さと再現性
オートフォーカス、自動撮影
自動回転機能で、キー指定が簡単
キズ判定機能付で、APCも検査できる
振動に強い構造

ttps://www.miki-fiberoptics.co.jp/wp/wp-content/uploads/2018/11/elbowtip_rotate-640x258.jpg

機能・特長
仕様
ラインナップ
導入までの流れ

機能・特長

オートフォーカス

光ファイバーコネクタには様々な要因でデータ通信の損失が生じます。例えば、水平方向や垂直方向の位置ズレ、そして軸方向の位置ズレです。
挿入損失の主な要因は、水平方向の位置ズレです。2本の光ファイバーコア同士に位置ズレが生じると、挿入損失が大きくなってしまいます。

高い正確さと
再現性

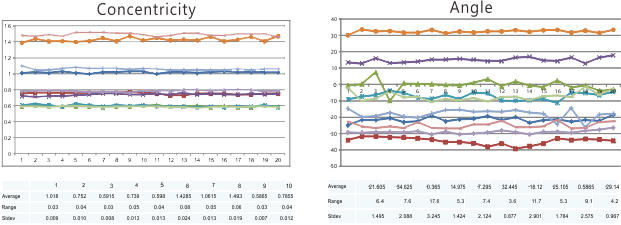

下のグラフは、光ファイバ10点の検査結果です。対象については検査を20回繰り返し、フィクスチャについては10万回繰り返した後に行っています。各色は各検査対象を表しています。縦軸は、左のグラフは同心度(Concentricity)、右のグラフはベアリング角(Angle)です。各検査対象のグラフが平坦になっていることから、高い再現性がわかります。
　　　コアチューナー：グラフ

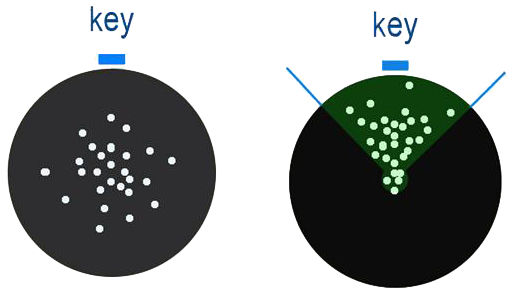

自動キーマーク

Φ2.5mmとΦ1.25mmフェルール測定モードでは、回転板が90°ずつ自動で回転し、0°、90°、180°、270°の4回の測定を行います。測定結果が許容値の範囲内の場合は、自動でキー位置を指定。キー位置が上になる状態で検査完了するため、作業者はフェルール上部に印をつけるだけでキー位置の指定ができます。
　　　コアチューナー：キーマーク

　左は調整前、　右が調整後です。

コネクタ組み立て前の検査

コネクタ組み立て後の同心度測定もできますが、組み立て前の同心度検査が有効です。予めコアの偏心を調節し、キー位置を記すことができます。組み立て前や途中での検査は、廃棄する不良コネクタの削減や、完成品の品質向上に貢献します。

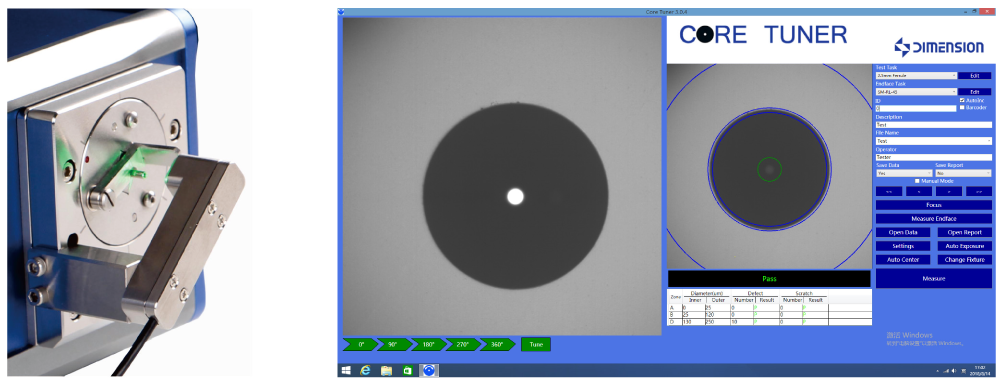

素線のコアの同心度検査と同時に、フェルール端面のキズ判定ができ、作業の効率化が図れます。
　　　コアチューナー：画面

APCも検査可能

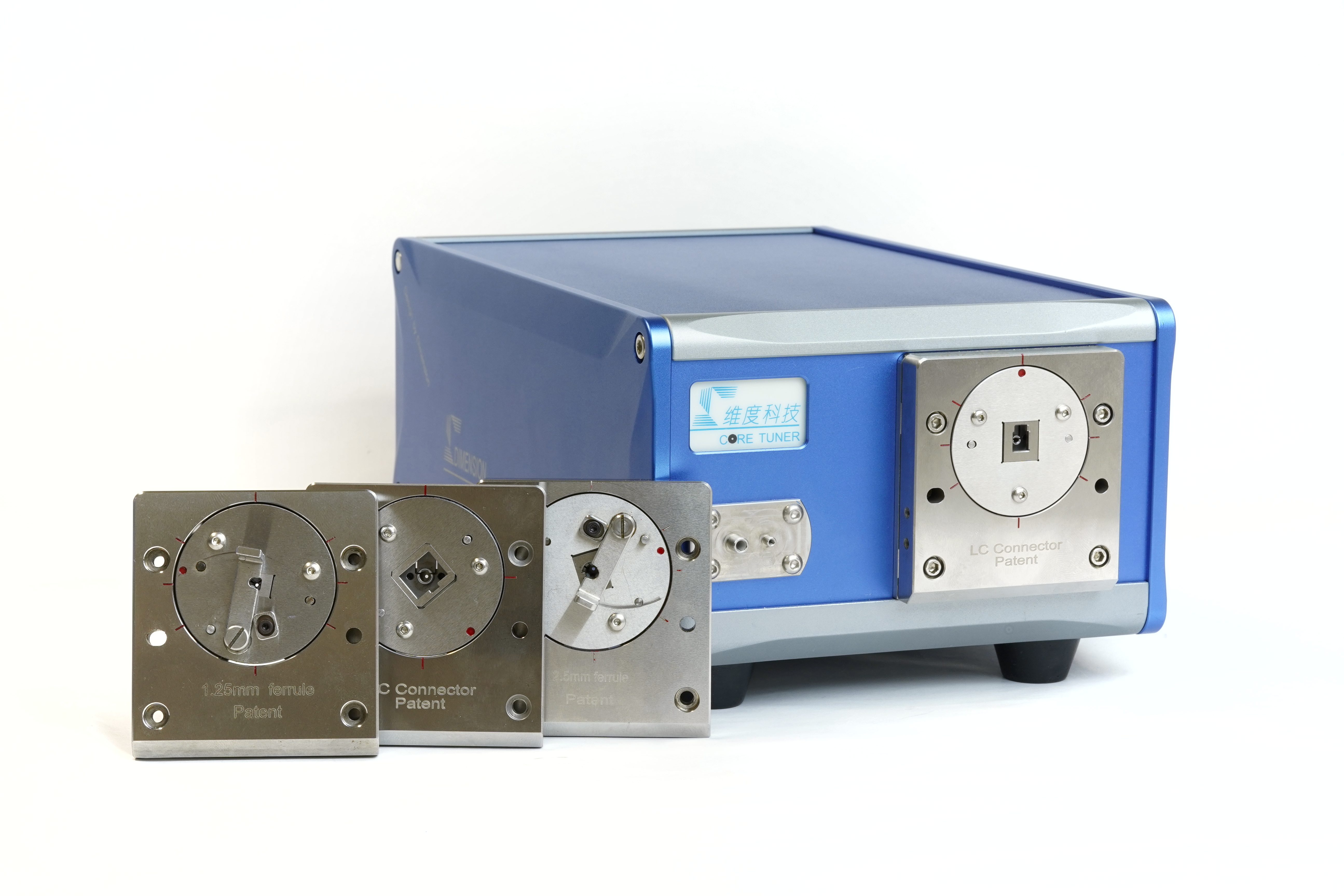

PCフェルールだけでなく、APCもフィクスチャの交換なしで検査可能です。

仕様

型番	CTS
自動機能	自動焦点合わせ、自動画像輝度調整、自動回転板
検査対象	Φ2.5mm PC/APC-フェルール/コネクタ、　Φ1.25mm PC/APC-フェルール/コネクタ
検査時間(秒)	4
同心度再現性(μm)	±0.1
ベアリング角再現性(°)	±5
消費電力（W）	65以下
電源	DC 24V
本体寸法(mm)	112ｘ150ｘ270
重量(kg)	7
標準付属品	Φ2.5mm/Φ1.25mmフェルール汎用フィクスチャ、USBケーブル、AC-DC変換電源ケーブル、ソフトウェア、ウエス、六角レンチ(Φ2.5mm用, Φ1.25mm用) 各1、取扱説明書、ファイバジャンパー(報告書付) SC/UPC-LC/UPC/SM/0.9MM/2M
メーカー	Dimension Technology
原産国	中国

ラインナップ

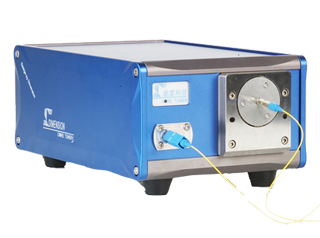

型番	外観
CTS
