WS500は、複数の異なる測定項目を単一の特性評価シーケンスに組み込むことができる複合測定ワークステーションです。
- 標準測定項目には、スペクトル減衰量、モードフィールド径(MFD)、カットオフ波長が含まれます。
機能・特長
ソリッドステート構造
安定性、精度、信頼性に優れています。
広帯域SLED光源
1250～1650 nmの広いスペクトル範囲をカバーします。
低消費電力タングステンランプ
長寿命で運用コストを削減できます。
MFD用ファーフィールドスキャナ
より幅広い種類の光ファイバに対応できます。
オプションの測定機能
測定オプションを追加することも可能です。
開口数(NA)測定：
遠距離場走査法に広帯域マルチモード850nm LEDを追加することで、マルチモード開口数の測定が可能です。
マクロ曲げ損失測定：
定義済みのマンドレル径とソフトウェアを追加することで、プログラム可能な波長範囲において、異なる曲げ半径における曲げ損失を連続的に測定できます。
仕様
| 型番 | WS500 | ||
|---|---|---|---|
| 減衰 | カットオフ | MFD、Aeff | |
| 光源 | LED※1 | タングステンランプ | LED※1 |
| 波長レンジ(nm) | 1150 ～1650 | 1000 ～ 1650 | 1150 ～ 1650 |
| 波長選択(λ) | 固体モノクロメータ | ||
| スペクトル幅(nm) | ~2-4 | <10 | ~2-4 |
| 波長精度(nm) | <0.5 | <1 | <0.5 |
| スキャン間隔(min) | 0.001nm | 0.001nm | 0.01° |
| ファーフィールドスキャン範囲(°) | - | - | ± 25 |
| 検出器 | 冷却InGaAs PINダイオード、DSPロックインアンプ | 小面積InGaAs PINダイオード、 DSPロックインアンプ |
|
| ダイナミックレンジ(dB)※2 | 50 | - | 50 |
| 絶対精度/不確かさ※3 | ± 0.03 dB/dB | ± 10 nm | MFD ± 2% Aeff ± 4% |
| 再現性 | 0.03 dB※4 (loss<3 dB) または<0.005 dB RMS※5 |
< 10 nm※6 | MFD ≤ 0.05 um※6 Aeff ≤ 1 um※6 |
| 測定時間(秒) | 30※7 | 12※8 | 1x λ - 35※9 2x λ - 50※9 |
| ファイバインターフェース 発信 | クリップ付きベアファイバ | ||
| 適合規格 | IEC-60793-1-40, IEC-60793-1-43, IEC-60793-1-44, IEC-60793-1-45, IEC-60793-1-47, IEC-60793-2-50 (C5), IEC-TR-62284, ITU G650.1 | ||
| 動作温度(℃) | 15 ～30, 0-70 % RH (結露なき事) | ||
| 保管温度(℃) | 0 ～55, 0-70 % RH (結露なき事) | ||
| 寸法(cm) | 43 x 30 x 49 | ||
| 重量(kg) | 約35 | ||
| 電圧(V) | 90/110/220/240 AC | ||
| 周波数(Hz) | 50/60 | ||
| 電力(VA) | 350 | ||
| メーカー | PFO Instruments | ||
| 原産国 | イギリス | ||
※2：SNR = 1（信号対雑音比）
※3：確度／不確かさは、NPL標準器を用いて直接校正した場合のものです。現場でトランスファー標準器が使用されている場合、確度／不確かさは再校正時に算出される拡張不確かさ原理に基づきます。
※4： LEDを用いてFWHMまで複数回試験を行った場合の標準的な1シグマ標準偏差
※5：ファイバーを移動せずにシステムサイクリングを実施。1250nmから1625nmまで。
※6：20回の測定に基づく標準的な1シグマ標準偏差
※7：記載されている時間は、ロングスキャンとカットバックスキャンの合計です。
※8：マルチモード基準法を用いた単一スキャン
※9：ファーフィールド測定におけるIEC推奨に従った標準的な±20度スキャン
ラインナップ
| 型番 | 外観 |
|---|---|

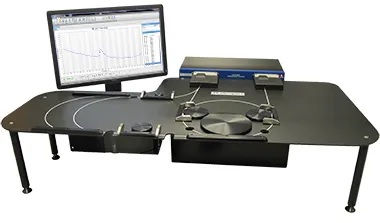

| WS500 |  |
