60Gbaud光/電気クロックデータリカバリユニット CR600
CR600
CR600光/電気・クロックデータリカバリユニットは、NRZとPAM4の両方の変調方式をサポートし、最大60GBaudの光クロックをリカバリできます。このシステムは、シングルモードおよびマルチモードのOE変換回路とクロックリカバリ回路を統合しており、電気アプリケーションと光アプリケーションの両方に適しています。高感度と低ジッタという厳しい要件を満たし、優れた測定精度を保証します。ユーザーフレンドリーなインターフェースにより、設定と使用が簡単です。コンピュータシステム、光通信システムのテスト、規格適合の検証など、Dimension CR600クロックリカバリユニットは、優れた信頼性とコスト効率に優れたクロックリカバリソリューションを提供します。
- 最⼤120 GbpsのNRZおよびPAM4信号をサポート
- コンパクトで持ち運びやすく、使いやすい
- 統合されたOEおよびクロックリカバリ設計
- ‑10dBm以上の感度を持つシングル/マルチモード光信号をサポート
- 超低ランダムジッタ< 250 fsRM
機能・特長
直観的なユーザーインターフェース
CR600 はシンプルなユーザー インターフェイスを備えており、パラメータの設定と選択が簡単に行えるほか、クロックリカバリユニットの動作状態と関連パラメータを直感的に表示します。
包括的な通信プロトコル

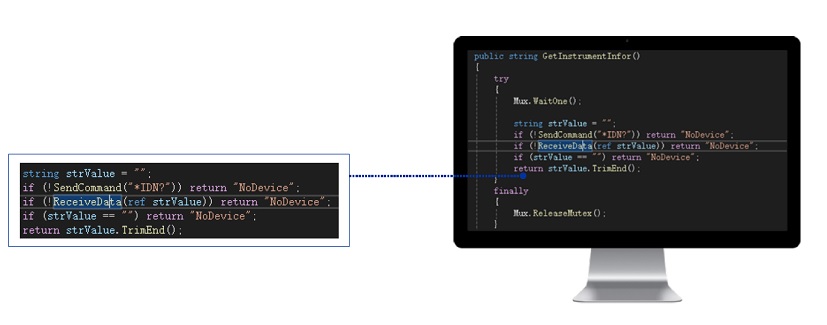

CR600には包括的な通信プロトコルが搭載されており、USBポートを介して様々なパラメータを設定したり、ユニットの動作状態を確認したりできます。プログラム例も提供されており、CR600をお客様の試験システムに簡単に統合できます。
アプリケーション例

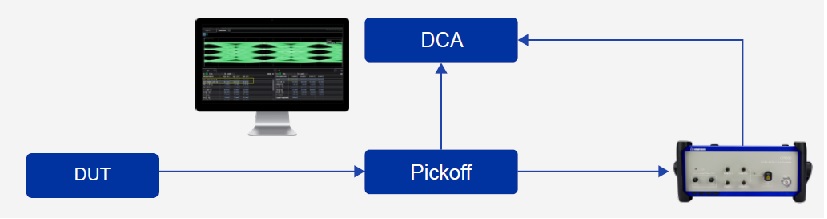

800Gアイダイアグラムテスト：

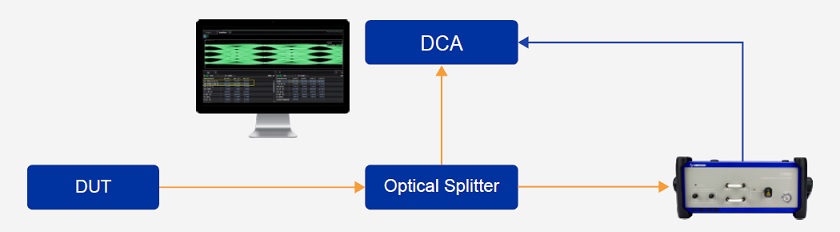

光学アイダイアグラムテスト：

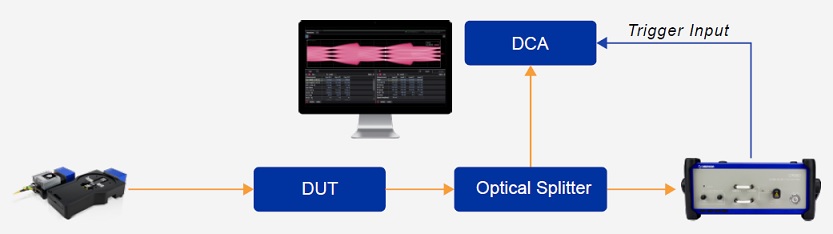

光学アイダイアグラムテスト：
仕様
| 電気的特性 | データレート入力範囲 (Gbaud) | 24〜30、48〜60 |
|---|---|---|
| 変調タイプ | NRZ/PAM4 | |
| OE出力コネクタタイプ | 2.92mmメス、50Ω | |
| OE出力振幅(mVpp) | 400@56GBd | |
| CLK⼊力コネクタタイプ | 2.92mmメス、50Ω | |
| CLK⼊力振幅（最⼤）(mVpp) | 600@56GBd | |
| CLK出力コネクタタイプ | 2.92mmメス、50Ω | |
| CLK出力振幅（差動）(mVpp) | 700@26.56GHz | |
| CLK⼊力感度（差分）(mVpp) | 100@56GBd | |
| 分割⽐ | 1/2、1/4、1/8、1/16、1/32、1/64 | |
| ジッター | 13.28GHzで230fs未満 | |
| ループフィルタ帯域幅(MHz) | 4 | |
| 標準信号(ppm) | ±100 | |
| ⾃動再ロック | あり | |
| 内部CLK出力 | あり | |
| CLK差動出力 | あり | |
| 光学特性 | データレート⼊力範囲(Gbaud) | 24〜30、48〜60 |
| 感度(dBm) | ‑12@53.125 Gbaud、PAM4 SM ‑10@53.125 Gbaud、PAM4 MM |
|
| 光信号の種類/モード | シングルモード、マルチモード | |
| 波長範囲(nm) | 820〜1650 | |
| リターンロス(dB) | 16 | |
| 光コネクタタイプ | SM: FC/PC 9/125um MM: FC/PC 50/125um |
|
| DC電源(V) | 5 | |
| 消費電力(W) | 6 | |
| 通信ポート | USB、LAN | |
| 動作温度 (°C) | 10～40 (95% RH、結露なきこと) | |
| 保管温度 (°C) | - | |
| メーカー | Dimension Technology | |
| 原産国 | 中国 | |
ラインナップ
| 型番 | |
|---|---|
| CR600 | 60Gbaud光/電気クロックデータリカバリユニット |
