800G ビットエラーレートテスター BERT800
BERT800
光通信は、その低伝送損失、大容量、高速性により、現代の通信技術の基盤となっています。伝送速度の高速化に伴い、光モジュールのビットエラーレートを正確に測定することは、信頼性の高いパフォーマンスを確保する上で不可欠です。
BERT800ビットエラーテスターシリーズは、高速光トランシーバーモジュールの試験および検証のための包括的なソリューションを提供します。これらの汎用性の高いデバイスは、量産、性能検証、信頼性試験など、様々な用途に使用できます。BERT800シリーズは、ユニバーサル制御ボードと交換可能なインターフェースボードを組み合わせることで、ビットエラーレートの試験、モジュールパラメータの設定、モジュールステータスの監視のための柔軟なプラットフォームを提供します。
BERT800ビットエラーテスターシリーズは、高速光トランシーバーモジュールの試験および検証のための包括的なソリューションを提供します。これらの汎用性の高いデバイスは、量産、性能検証、信頼性試験など、様々な用途に使用できます。BERT800シリーズは、ユニバーサル制御ボードと交換可能なインターフェースボードを組み合わせることで、ビットエラーレートの試験、モジュールパラメータの設定、モジュールステータスの監視のための柔軟なプラットフォームを提供します。
- 制御ボードと交換可能なインターフェースボードを使用して、長期使用コストを削減可能
- 800G OSFP、QSFP‑DD、QSFP28など様々なトランシーバモジュールをサポート
- 800GbEから100GbEをサポート
- ⽣産モデルとポータブルモデルがあり、量産、パフォーマンス検証、信頼性テストなどに適しています。
- 最適化されたPHYチップと光モジュールの放熱設計を採用
機能・特長
柔軟でコスト効率が高い
BERT800 シリーズ ビット エラー テスターは、制御ボードと交換可能なインターフェース ボードを備えたモジュール設計を採用しています。この柔軟なアーキテクチャにより、OSFPやQSFP‑DD、QSFP28などパッケージの異なる幅広い光トランシーバモジュールのテストが可能です。
高周波性能に最適化されているBERT800シリーズは、消耗品コストを効果的に管理しながら、正確なデータ伝送を保証します。光モジュールコネクタの耐用年数に達した場合は、対応するインターフェースボードを交換するだけでシステム寿命を延ばし、長期的な運用コストを削減できます。
高周波性能に最適化されているBERT800シリーズは、消耗品コストを効果的に管理しながら、正確なデータ伝送を保証します。光モジュールコネクタの耐用年数に達した場合は、対応するインターフェースボードを交換するだけでシステム寿命を延ばし、長期的な運用コストを削減できます。
様々なテストオプション

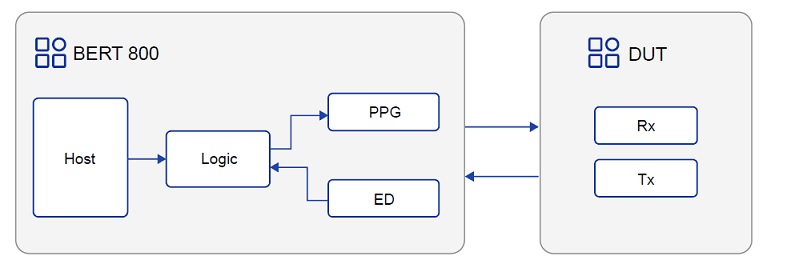

BERT800は、ホストコンピュータシステムを利用してパターンジェネレータとエラー検出ユニットを制御することで、800G～100G光トランシーバモジュールの包括的なテストを実現します。このシステムは、NRzやPA1M4を含む様々なコーディングモードをサポートし、PRBS7、PRBS9、PRBS21、PRBS23、PRBS31、PRBS58といった幅広い疑似ランダムコードパターンを提供します。
多様なアプリケーションに対応

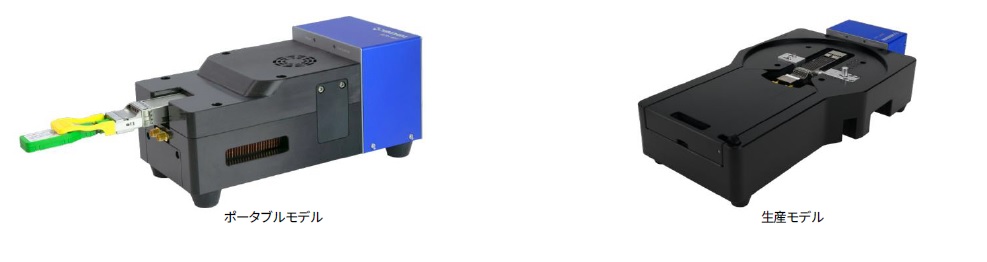

BERT800シリーズは、量産モデルとポータブルモデルの両方を提供し、量産、性能試験、信頼性検証、フィールド導入など、様々な用途に対応します。本シリーズは、PHYチップと光モジュールに堅牢な放熱設計を採用し、長期的な安定性と信頼性を確保しています。BERT800シリーズは標準通信プロトコルに準拠しているため、お客様のテストシステムへのシームレスな統合が可能で、個別のテストニーズにも対応します。
ユーザーインターフェース

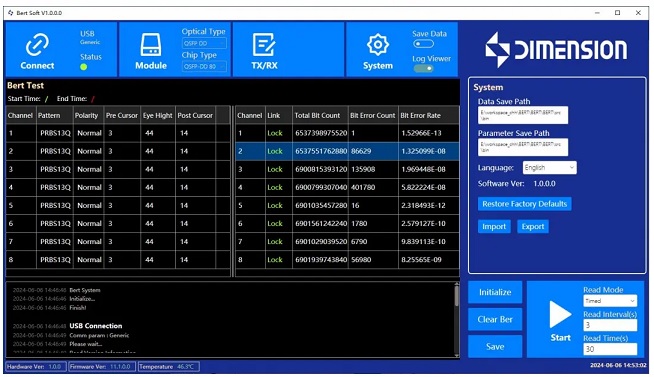

ユーザーインターフェース一例：

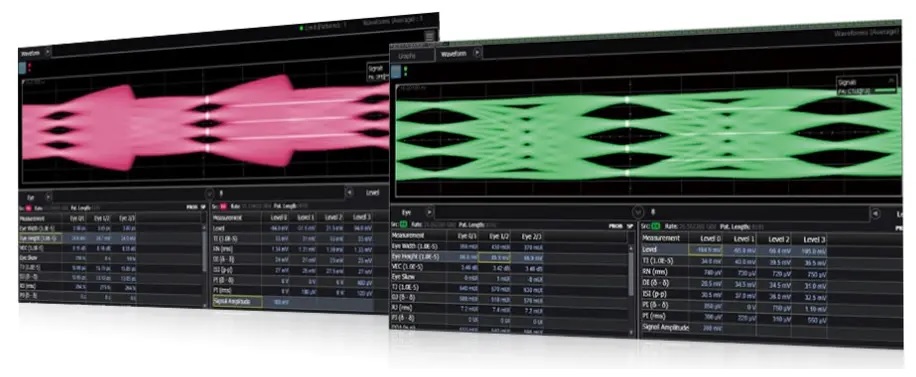

アイダイアグラム：

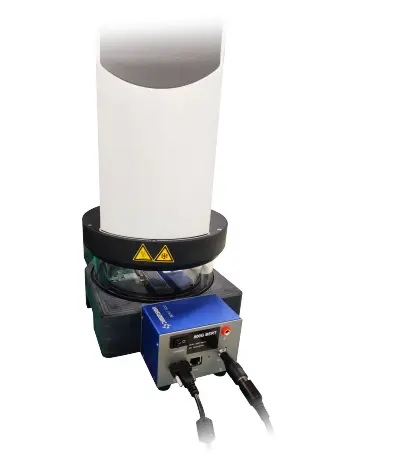

BERT800とサーマルテスター
仕様
| モード | 800G BASE-R、400G BASE-R、200G BASE-R、100G BASE-R |
|---|---|
| 変調 | NRZ/PAM4 |
| Tx/Rxコネクタ | QSFP DD、OSFP、QSFP28 |
| 日付レート | PAM4： 53.125GBaud; 26.5625GBaund；NRZ：25.78125Gbps |
| パターン | SSPRQ、PRBS58、PRBS31、PRBS23、PRBS15、PRBS9、PRBS7、PRBS31Q、PRBS23Q、PRBS15Q、PRBS13Q |
| 送信振幅(mVpp) | 200〜950 |
| クロック分周器 | 2〜1024 |
| モジュール電源(V) | 3.3 |
| モジュール電源(A) | 10 |
| モジュール通信 | I２C , ≤400K |
| 通信 | USB、RS232、TCP/IP RJ45 |
| 電源 | 24V/3A |
| 電源 | 220/240Vac， 50W |
| 動作温度 (°C) | 5〜40 |
| 保管温度 (°C) | ‑20〜70 |
| 本体寸法 (mm) | ⽣産モデル：398×200×85 ポータブルモデル：215×104×90 |
| 本体重量(kg) | ⽣産モデル：5.2 ポータブルモデル：2 |
| メーカー | Dimension Technology |
| 原産国 | 中国 |
ラインナップ
| 型番 | モデル | インターフェース | スピード |
|---|---|---|---|
| BERT 800- | 1：生産 2：ポータブル |
1：QSFP‑DD 2：OSFP 3：QSFP28 |
1：800G 2：400G 3：200G 4：100G |
オプション
アクセサリ
| 型番 | インターフェース |
|---|---|
| BERT 800- | QSFP‑DD OSFP QSFP28 |
