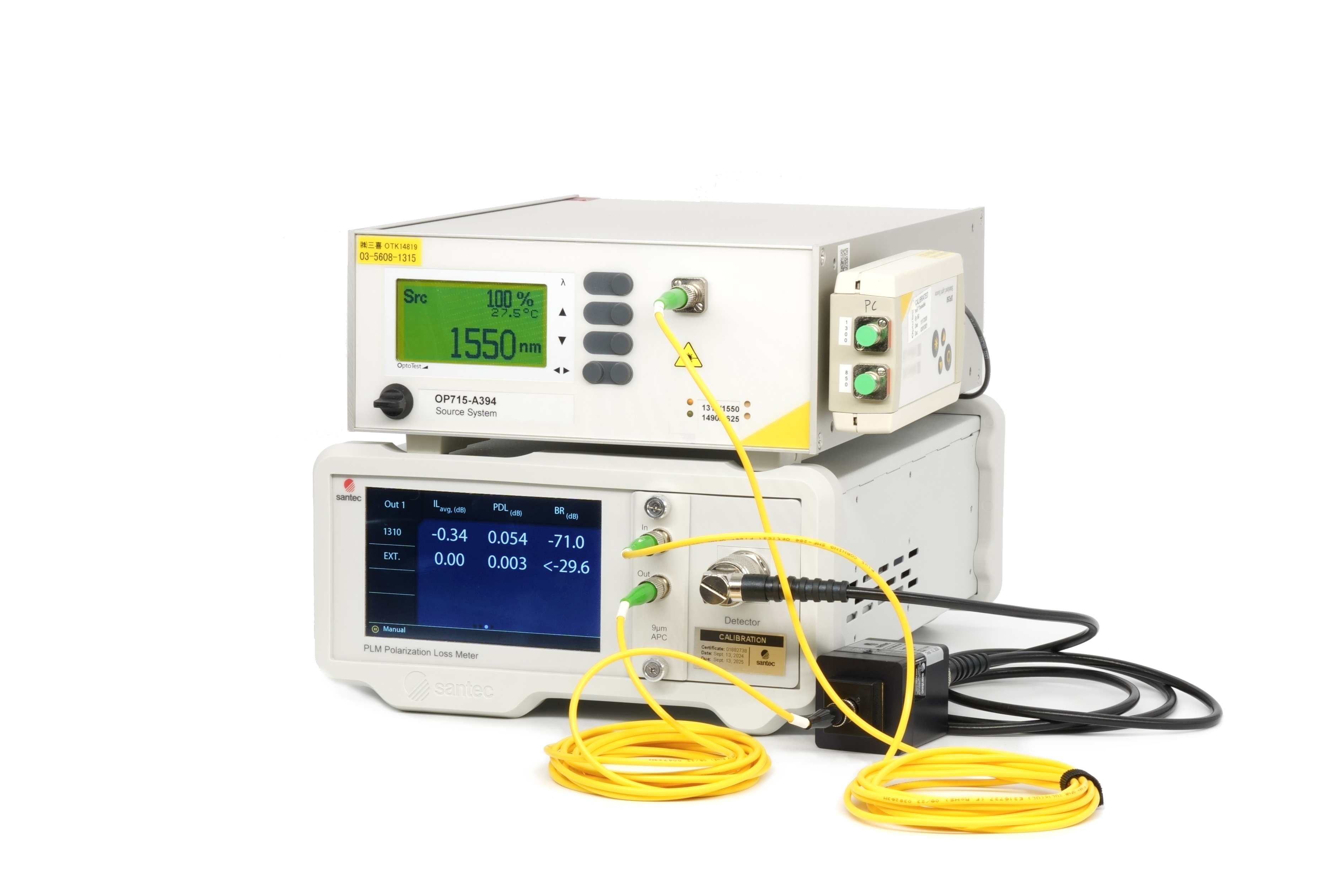

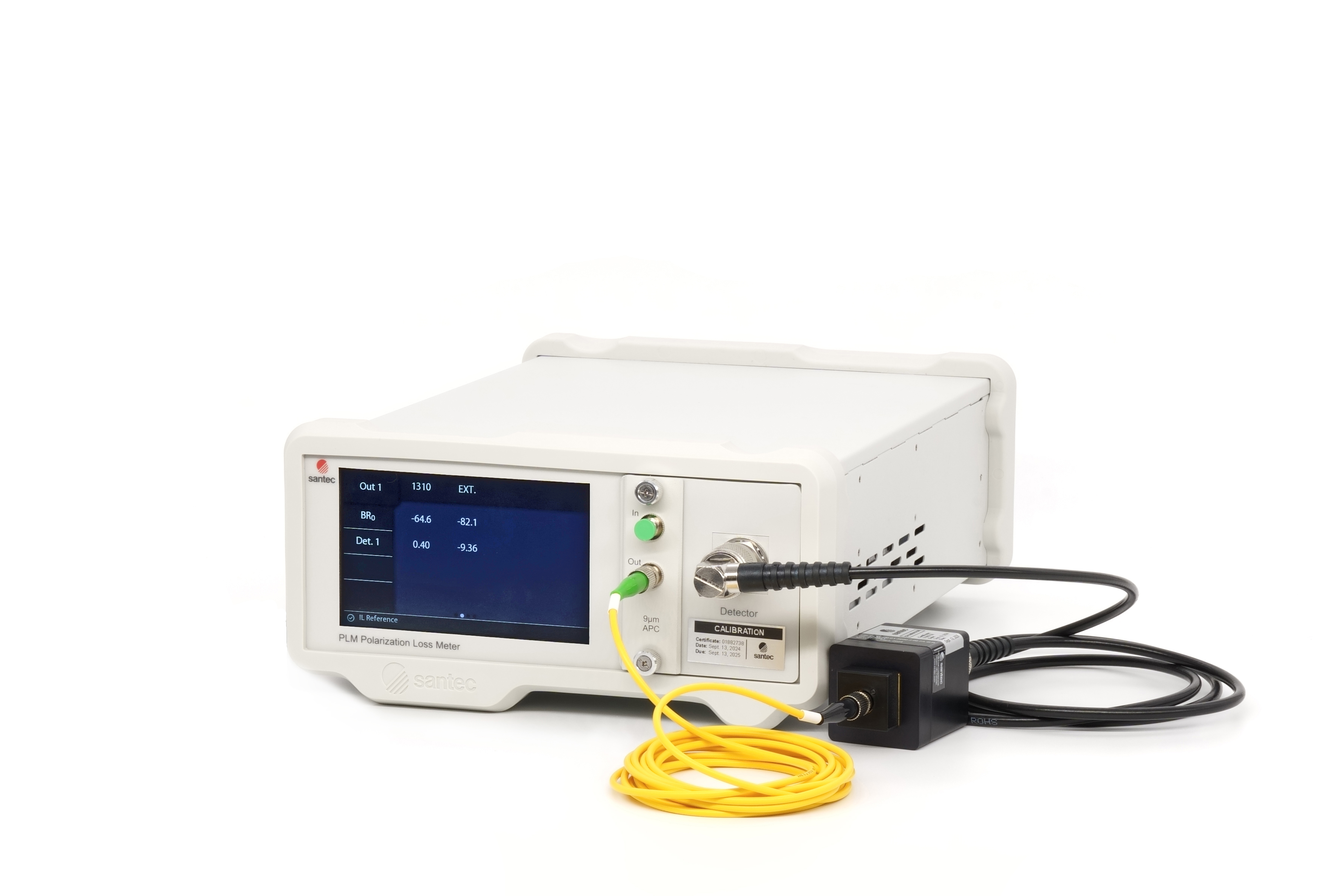

偏波依存損失測定器 PLM-100
PLM-100
-
超安定で高精度な PDL、BR、および IL 測定
-
最大 4 つの内部レーザー、外部入力
-
4偏波、または、6偏波を用いたミュラー行列偏光測定法
-
分解能は 0.001 dB
-
<1 秒の PDL 測定
機能・特長
高い再現性と安定した測定
ILの分解能は0.001 dB、バックリフレクションの範囲は-75 dBとなります。
カスタマイズ可能
最大4つの内部レーザーまたは外部入力を選択可能です。
ミュラー行列偏光測定法
4偏波、または、6偏波を用いたミュラー行列偏光測定法
高速かつ高精度
測定速度1秒で測定が可能で、精度は最大± (0.005 + PDLの2%)です。
仕様
| ファイバータイプ(µm) | SMF-28e (9/125) | |
|---|---|---|
| 波長幅(nm) | 1260 - 1650 | |
| 検出器タイプ | 2mm InGaAs | |
| パワーレンジ (dBm) | 5 ～ -80 | |
| PDL精度 (dB)※1,2 | ± (0.005 dB + 2% of PDL) | |
| PDL計算方法 | Mueller Matrix | |
| PDLダイナミックレンジ (dB) | 0 ～ 3 | |
| 相対パワー精度 (dB) | ± 0.05 | |
| PDL測定時間 (s)※3 | 0.7 | |
| 外部制御 | USB, イーサネット | |
| 入力電圧 | 100 ~ 240 V AC, 50 ~ 60 Hz | |
| 消費電力(VA) | 最大80 | |
| 本体寸法(cm) | 36 × 15 × 34 | |
| 箱寸法 (cm) | 43 × 27 × 47 | |
| 本体重量(kg) | 9 | |
| 動作温度(℃) | 0 ~ +40 | |
| 保管温度(℃) | -40 ~ +60 | |
| 湿度 (非結露) | 最大 95% RH (0 ~ +40 °C) | |
| 標準付属品 | 校正証明書※4、検出器キャップ (SD-CAP) 、検出器アダプタ (SD-FC) 、FC/APC ー FC/APC 3mファイバ、AC 電源コード、 USB A - USB B ケーブル (1.5m)、 イーサネットケーブル (1.5m) | |
| オプション付属品 | FC/APC ー FC/UPC 3m 校正済みファイバ（BRオプションのみ） | |
| メーカー | Santec California Corporation | |
| 原産国 | アメリカ | |
※2 ：1550 ± 0.01 dBで測定、他の波長も同様
※3： 4状態モードでは0.7s。6状態ミューラーマトリックスモードでは1.2秒
※4：中にはトレーサビリティ体系図が含まれています
ラインナップ
| 型番 | チャンネル数 | 光源 | 検出器 | コネクタ | オプション１ | オプション２ |
|---|---|---|---|---|---|---|
| PLM-100- | 01：単出力 02：双出力 |
E000：1 外部入力 EE00：2 外部入力 3500：1310,1550nm 3456：1300,1490,1550,1625nm 3E00：1310nmと 1 外部入力 5E00：1550nmと 1 外部入力 35E0：1310,1550nmと 1 外部入力 |
2：2mm InGaAs S：積分球 |
FA：FC/APC SA：SC/APC |
B：バックリフレクション |
R：リモートヘッド |
※その他の波長は、リクエストに応じてご提供可能です。
オプション
| 型番 | 説明 | 分類 | 備考 |
|---|---|---|---|
| SD-AIM | AIMアダプタ | アダプタ | |
| SD-BALL-LENS | アダマントボールレンズアダプタ | アダプタ | |
| SD-BRF | ベアリボンファイバアダプタ | アダプタ | SD-BRF-BARREL が必要 |
| SD-BRF-BARREL | SD-BRF用バレル | バレル | |
| SD-BSF | ベアシングルファイバアダプタ | アダプタ | SD-BSF-BARREL が必要 |
| SD-BSF-BARREL | SD-BSF用バレル | バレル | |
| SD-CAP | キャップ | キャップ | |
| SD-CORNING-ARRAY | コーニングアレイアダプタ | アダプタ | |
| SD-DLC | デュプレックスLCアダプタ | アダプタ | |
| SD-DLC-APC | デュプレックスLC/APCアダプタ | アダプタ | |
| SD-DSLED-BARREL | SD-DSLEDタイプアダプタ用バレル | バレル | |
| SD-DSLED-FHM-12 | Sumitomo FHM-12用デュアルスレッド（12Vおよび12N対応） リボンファイバホルダー（1個） |
スレッド | SD-DSLED-BARREL が必要 |
| SD-E2000 | E2000アダプタ | アダプタ | |
| SD-ECM | ECM (Einstein)アダプタ | アダプタ | |
| SD-FA-CORNING-1 | カスタムコーニング48ファイバアレイ（構成1）アダプタ | アダプタ | |
| SD-FA-CORNING-2 | カスタムコーニング72ファイバアレイ（構成2）アダプタ | アダプタ | |
| SD-FACT | Sumitomo FlexAirConnecTアダプタ | アダプタ | |
| SD-FAST-SC | Huawei FastConnect SCアダプタ | アダプタ | |
| SD-FC | FCアダプタ | アダプタ | |
| SD-FC-APC | FC/APCアダプタ | アダプタ | |
| SD-HEC | ユニバーサルHECアダプタ | アダプタ | |
| SD-LC | LCアダプタ | アダプタ | |
| SD-LC-APC | LC/APCアダプタ | アダプタ | |
| SD-MPC-20 | MPC 20 fiberアダプタ | アダプタ | |
| SD-MPO | ユニバーサル（中央キーおよびオフセットキー）MPOアダプタ | アダプタ | |
| SD-MPO-APC | ユニバーサル（中央キーおよびオフセットキー）MPO/APCアダプタ | アダプタ | |
| SD-MPO-MICRO | Microlatch MPOアダプタ | アダプタ | |
| SD-MT | MTアダプタ | アダプタ | |
| SD-MT-APC | MT/APCアダプタ | アダプタ | |
| SD-MTRJ | MT-RJアダプタ | アダプタ | |
| SD-MU | MUアダプタ | アダプタ | |
| SD-OPTITIP | OptiTipアダプタ | アダプタ | |
| SD-PRIZM | PRIZM LTアダプタ | アダプタ | |
| SD-SC | SCアダプタ | アダプタ | |
| SD-SC-APC | SC/APCアダプタ | アダプタ | |
| SD-SLED-8A | Fitel 8Aファイバホルダー（Furukawa S199）用スレッド | スレッド | SD-SLED-BARREL が必要 |
| SD-SLED-ADAMANT-11 | アダマントカスタムフェルール用スレッド （直径1.1mm、6度ポリッシュ） |
スレッド | SD-SLED-BARREL が必要 |
| SD-SLED-BARREL | SD-SLEDタイプアダプタ用バレル | バレル | |
| SD-SLED-BSF-RIGID | リジッドケーブル、ベアシングルファイバ用スレッド | スレッド | SD-SLED-BARREL が必要 |
| SD-SLED-FH-50-12 | Fujikura FH-50-12ファイバホルダー用スレッド | スレッド | SD-SLED-BARREL が必要 |
| SD-SLED-FH-60 | Fujikura FH-60ファイバホルダー用スレッド | スレッド | SD-SLED-BARREL が必要 |
| SD-SLED-FH-70 | Fujikura FH-70およびFH-100ファイバホルダー用スレッド （FH-70-12/250/900およびFH-100-250/900対応） |
スレッド | SD-SLED-BARREL が必要 |
| SD-SLED-FHM-12 | Sumitomo FHM-12（12Vおよび12N対応） リボンファイバホルダー用スレッド |
スレッド | SD-SLED-BARREL が必要 |
| SD-SLED-USC-13923 | US Conec 13923ファイバホルダー用スレッド | スレッド | SD-SLED-BARREL が必要 |
| SD-SMA | SMA905アダプタ | アダプタ | |
| SD-ST | STアダプタ | アダプタ | |
| SD-TLC | Tri-LCアダプタ | アダプタ | |
| SD-U070 | ユニバーサル0.7mmアダプタ | アダプタ | |
| SD-U125 | ユニバーサル1.25mmアダプタ | アダプタ | |
| SD-U160 | ユニバーサル1.6mmアダプタ | アダプタ | |
| SD-U180 | ユニバーサル1.8mmアダプタ | アダプタ | |
| SD-U200 | ユニバーサル2.0mmアダプタ | アダプタ | |
| SD-U210 | ユニバーサル2.1mmアダプタ | アダプタ | |
| SD-U250 | ユニバーサル2.5mmアダプタ | アダプタ | |
| SD-U250-OPTITAP | ユニバーサル2.5mmアダプタ | アダプタ | Optitapフランジカットアウト付き |
| 型番 | 説明 |
|---|---|
| SD-CS | CSアダプタ |
| SD-DLC-MINI | SenkoデュプレックスLC miniアダプタ |
| SD-MDC | MDCアダプタ |
| SD-MDC-APC | MDC/APCアダプタ |
| SD-MDC-JR | MDC JRアダプタ |
| SD-MMC | MMCアダプタ |
| SD-MMC-APC | MMC/APCアダプタ |
| SD-MMC-JR | MMC JRアダプタ（MDC-TMTも対応） |
| SD-MT-HAKUSAN-SHORT | Hakusan short type MTアダプタ |
| SD-MT-HAKUSAN-SLIMSHORT | Hakusan slim & short type MTアダプタ |
| SD-MXC | MXCアダプタ |
| SD-SN | SNアダプタ |
| SD-SN-APC | SN/APCアダプタ |
| SD-SN-MT | SN-MTアダプタ |
| SD-SN-MT-APC | SN-MT/APCアダプタ |
| SD-SN-UNI | ユニバーサルSNユニブートアダプタ（SNおよびSN MT、デュアルおよびクアッド） |
| SD-THIN-MT-125 | Senko薄型MT（高さ1.25 mm）アダプタ |
| SD-THIN-MT-150 | Senko薄型MT（高さ1.5 mm）アダプタ |
