プログラマブル光減衰器　POA

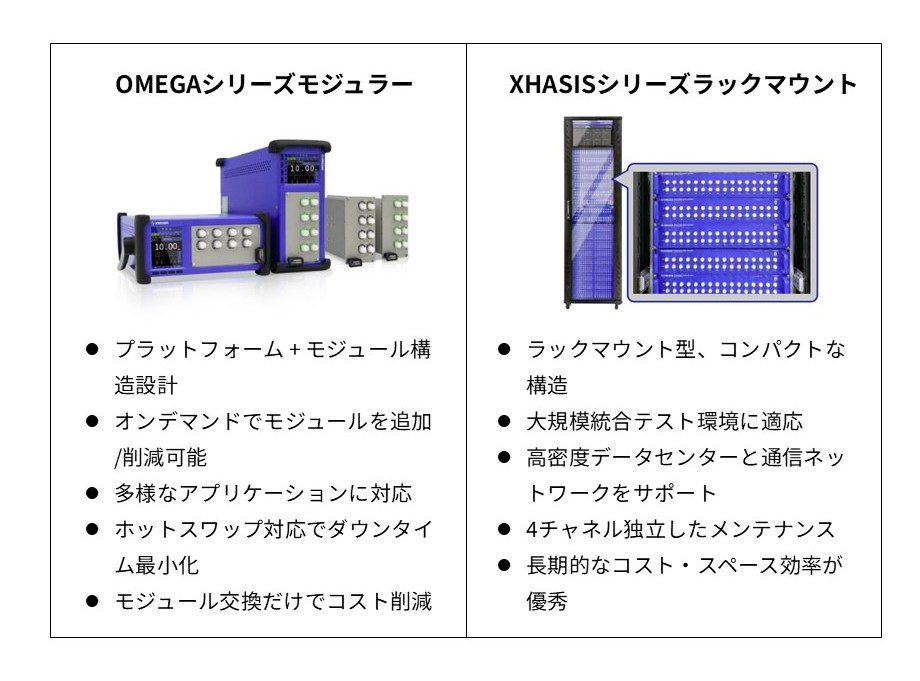

	OMEGAシリーズモジュラー	XHASISシリーズラックマウント
外観
構造設計	プラットフォーム + モジュール	ラックマウント型 コンパクトな構造 小型
スケーラビリティ	光減衰器を含むさまざまな機能テストモジュールと互換性があり、多様なシナリオのニーズに合わせてオンデマンドでモジュールを追加または削減できます。	大規模統合テストステーションの迅速な導入に適しています。
カスタマイズ	さまざまなアプリケーションに合わせてカスタマイズ可能	高密度データセンターと通信ネットワークをサポート

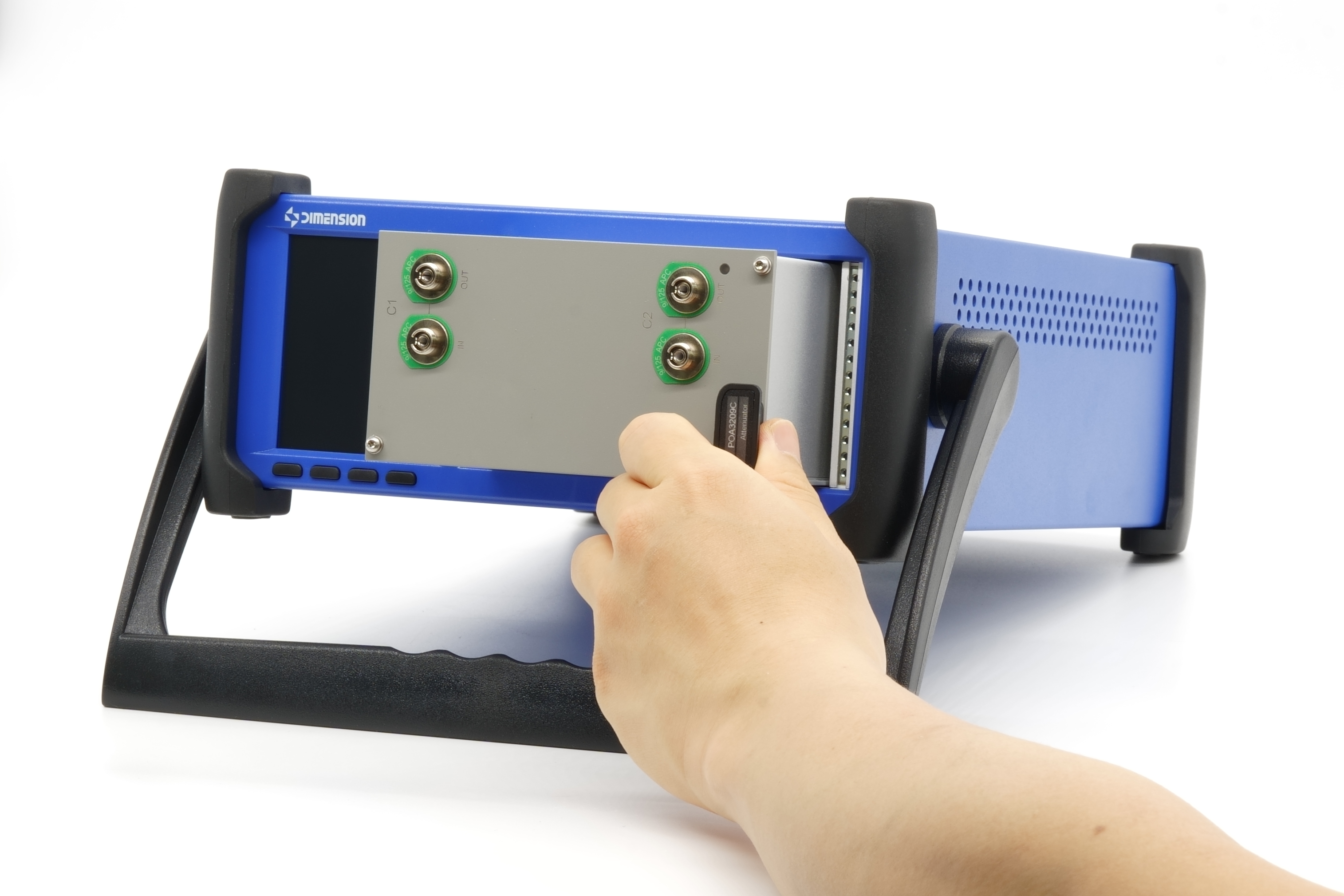

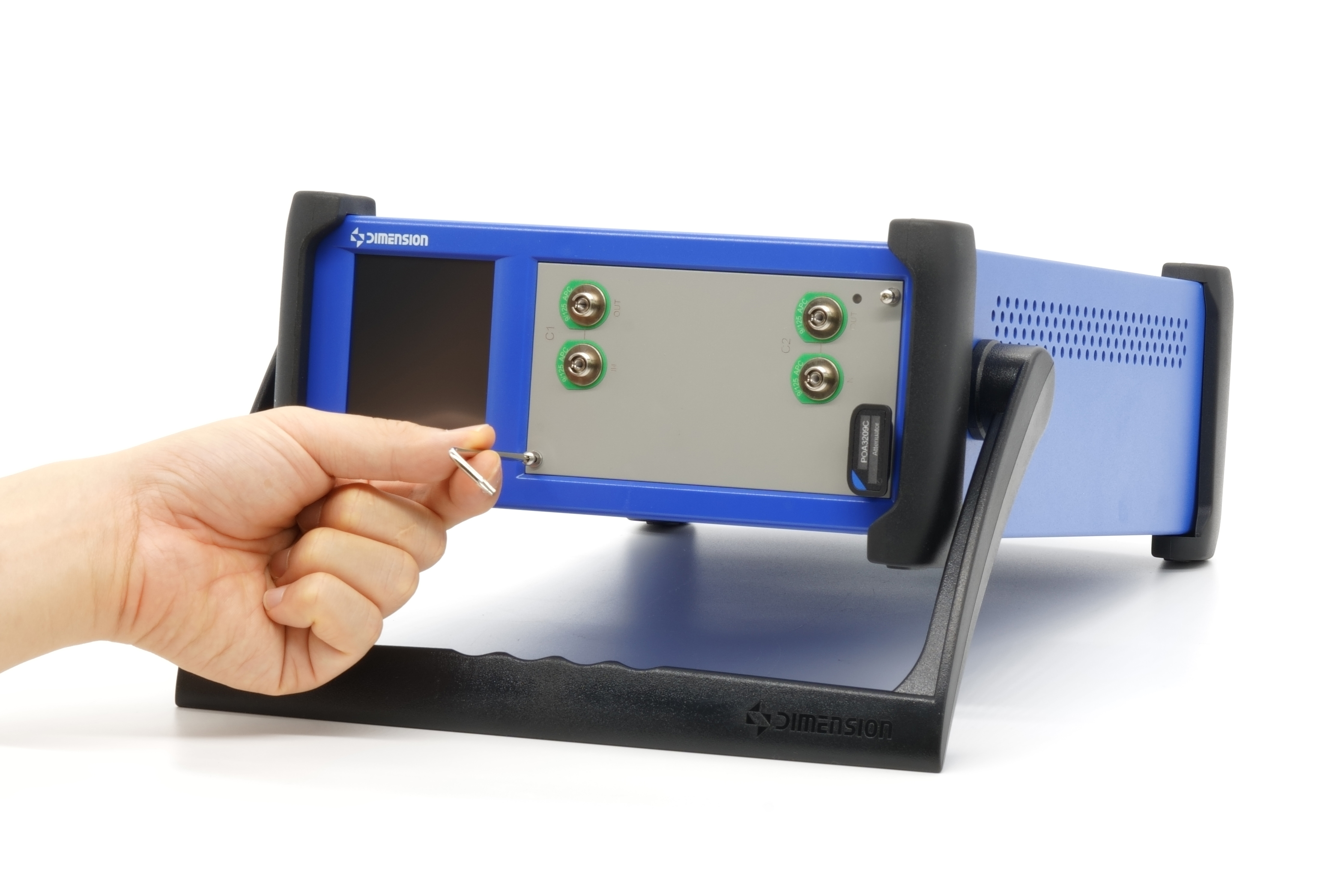

メンテナンス	ホットスワップ可能なモジュールで迅速な交換が可能になり、ダウンタイムを最小限に抑えます。	4チャネルごとに独立したメンテナンス
コスト効率	モジュラーソリューションでは、プラットフォームではなくモジュールの交換のみが必要です	長期的な費用対効果は抜群で、5G基地局や光ファイバーネットワークの展開におけるスペースの節約と効率向上に最適なソリューションです。

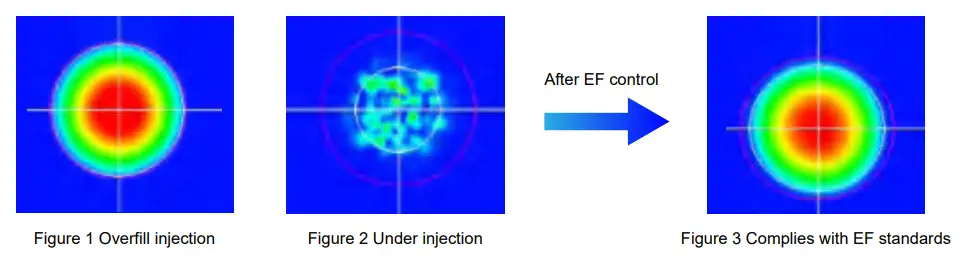

マルチモードレーザーは、光ファイバー伝送中にEF（出⼒エネルギー）が変化するため、これを考慮に⼊れないとキャリブレーションエラーが発生します。Dimension Technologyのマルチモード減衰器は、モードコントローラーとEF検出装置を活⽤することで、IEC‑61280‑1‑4およびTIA‑455‑203規格に厳密に準拠し、さまざまな光源下でも優れたテスト精度を実現します。

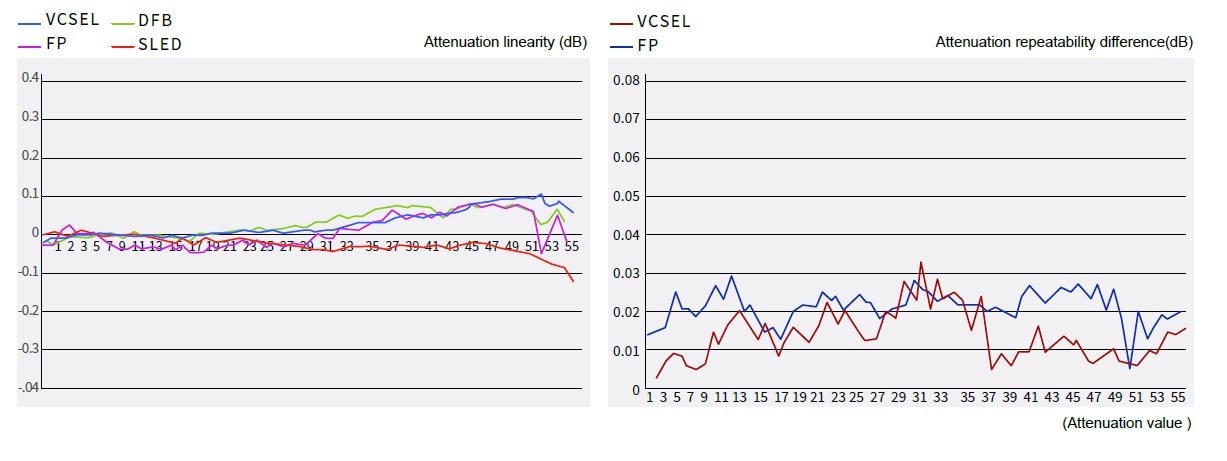

最適化後のテスト結果：全範囲減衰量直線性±0.10dB

光路構造の最適化により、挿⼊損失 はSMで <1.0dB、MMで <1.5dBです。

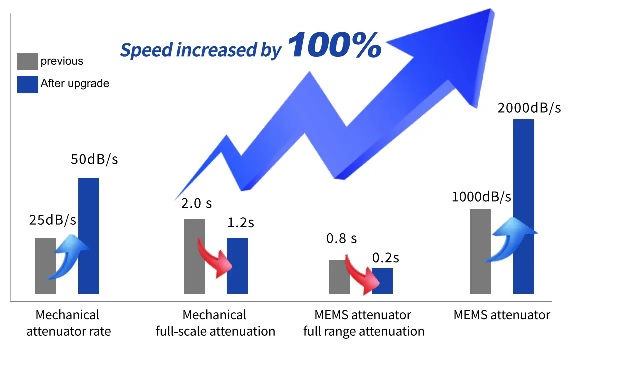

機械式減衰器の減衰速度は25dB/秒から50dB/秒に向上し、フルスケール減衰時間は1.2秒です。MEMS式減衰器の減衰速度は1000dB/秒から2000dB/秒に向上し、フルスケール減衰時間は0.2秒です。これによりテスト効率が大幅に向上します。

減衰光路の入力端と出力端に光パワーメータを内蔵しており、光路の減衰値をリアルタイムフィードバックで調整し、減衰精度を±0.10dBまで向上します。

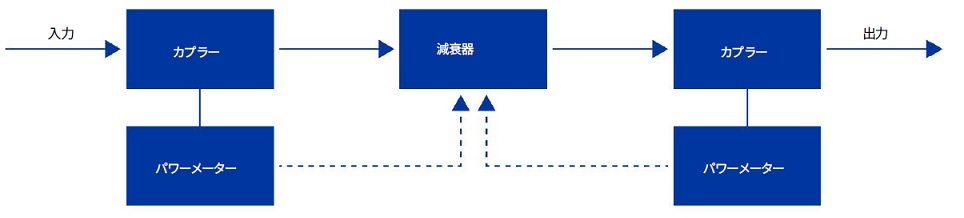

POAパワー制御図：

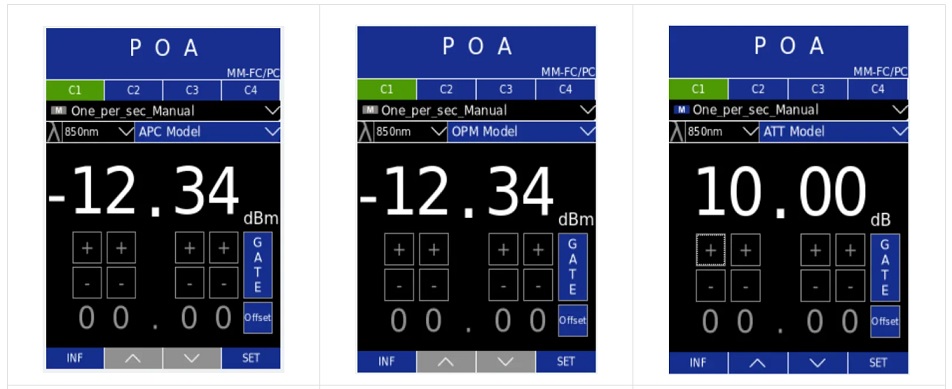

さまざまなアプリケーション シナリオのニーズを満たすために複数の制御モードをサポートします。


　　　①パワー監視モード　　　　　　　　　②パワーフィードバックモード　　　　　　　③減衰モード



①パワー監視モード：
減衰器の現在の出力パワーをリアルタイムで表示し、瞬間的な変化中に光信号のパワー強度を検出するのに便利です。

②パワーフィードバックモード：
事前に設定された予想パワー値に応じて減衰を設定し、内蔵パワーメータの読み取り値からのフィードバックに基づいて調整し、正確な出力パワーを確保します。

③減衰モード：
減衰値を直接調整します。

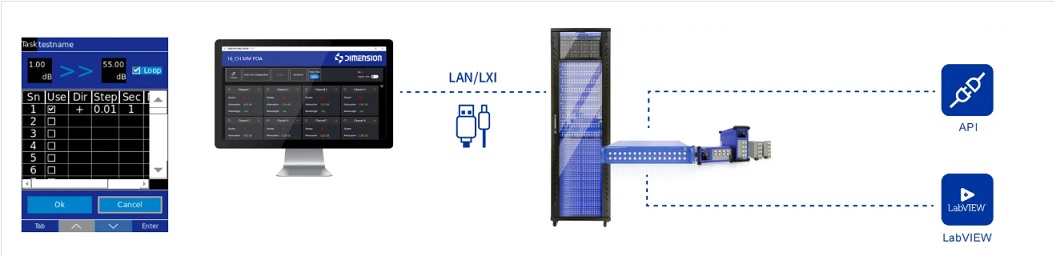

・複数の通信方法：
OMEGA v1.O モジュラーおよび XHASIS ラックマウント光減衰器は TCP/IP またはUSB 接続⽅法を提供し、OMEGA v2.O モジュラーは LXI 通信をサポートするようにさらに最適化されています。

・ビジュアルテスト：
視覚化ソフトウェアを搭載しており、ユーザーにとって使いやすく、ユーザー定義のタスクをサポートし、テストプラットフォームを迅速に構築します。


・自動テスト：
LabVIEW ステートメントをカプセル化する API インターフェースと制御命令を提供し、ユーザーがテスト システムに迅速に組み込むことを可能にします。

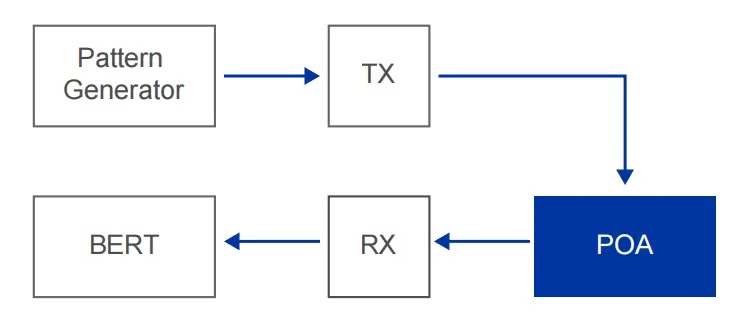

・光モジュールのBERおよび受信感度試験
POAは、光モジュールのBER試験および受信感度試験において重要な役割を果たします。⼊⼒光パワーを精密に制御することで、様々なチャネル条件をシミュレートし、光モジュールの性能限界と安定性を評価します。

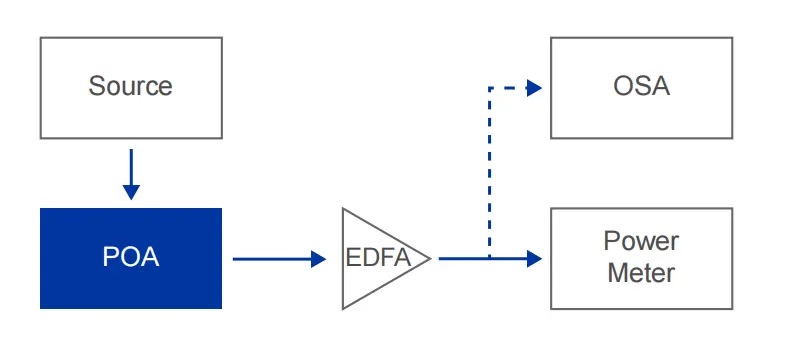

・EDFAの製造および検査
製造および検査プロセスでは、EDFA の信頼性、安定性、⼀貫性を確保するために、⼊⼒光パワーを正確かつ動的に調整して、さまざまなネットワーク シナリオ (長距離伝送や多波長多重化など) をシミュレートする必要があります。

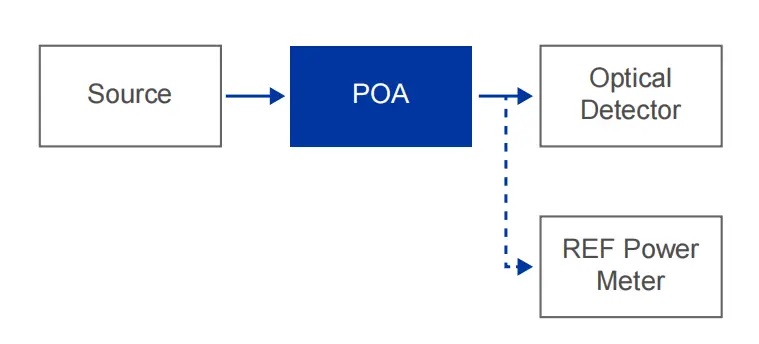

・光検出器の直線性試験
POAを調整し、⼊⼒光パワーを正確に制御することで、異なる光強度下での検出器の電気信号応答が線形関係を維持するかどうかを検証し、それによって線形性指標を評価します。

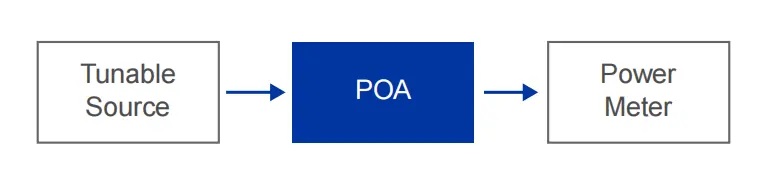

・チューナブル光源の光パワー試験
可変光源のパワーテストでは、可変減衰器を正確に調整することで、さまざまな条件下での可変光源の出⼒パワーの安定性を検証できるほか、さまざまな波長での可変光源のパワー平坦性もテストできます。
