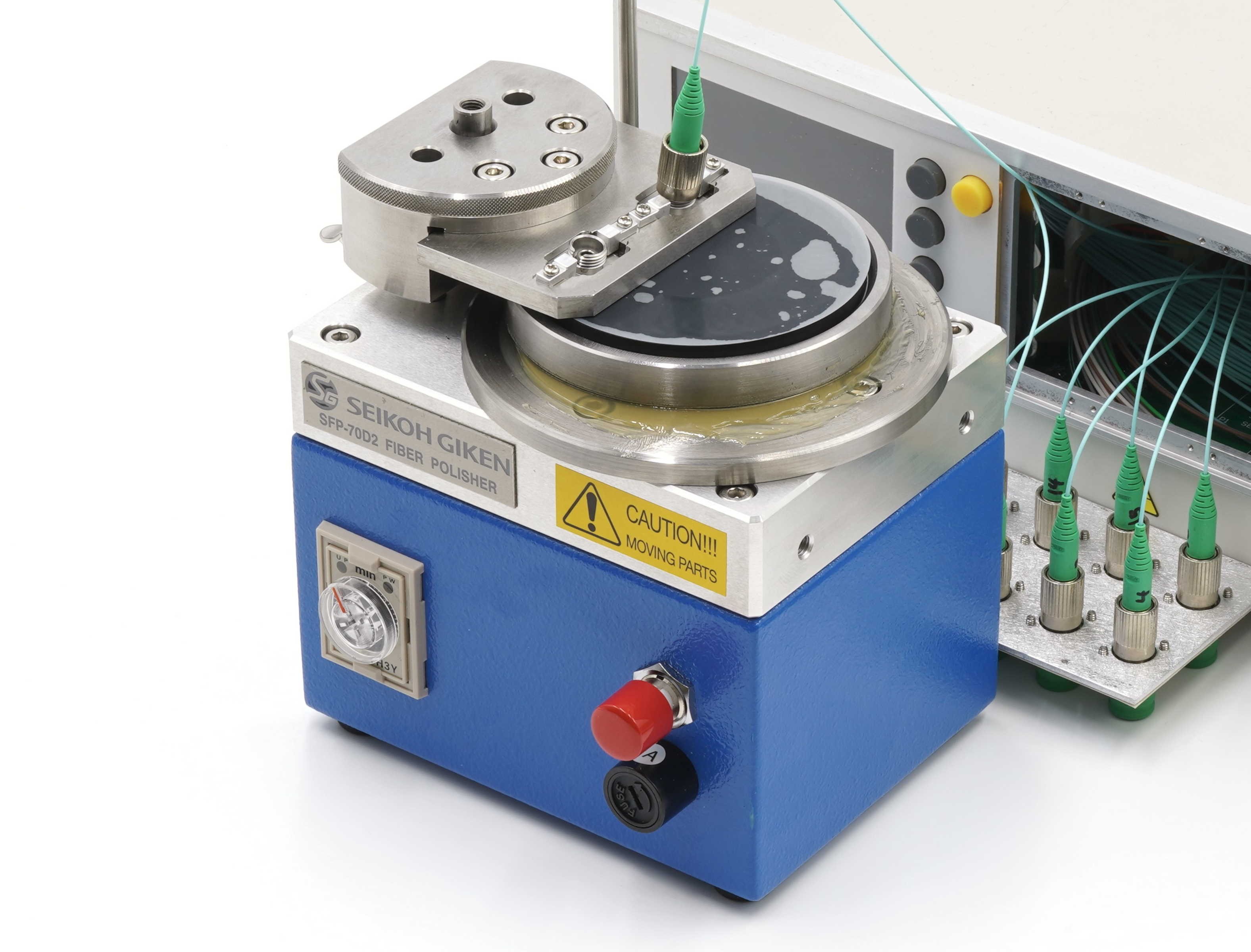

光ファイバ研磨機 SFP-70D2
SFP-70D2
一度に2つのフェルールを研磨します。 ラボでの使用や、大量生産ラインでの再研磨ソリューションとして最適です。 その携帯性と軽量性により、このマシンはフィールド研磨と再研磨に最適です。
-
使いやすさのための人間工学的でシンプルなデザイン
-
小型の為、ファイバ敷設・保守現場にも最適
-
単心用だけでなく、多心用コネクタ用もラインアップ
-
再研磨にも対応
機能・特長
多用途向けの高性能研磨
独自のターンテーブル自転・公転複合運動機構とコネクタ研磨ノウハウにより、高い研磨性能と安定した品質を提供します。最大同時研磨端子数が2本、低価格で研究開発・試作・実験などに最適です。
SG特許取得済みの独立圧力制御を使用
量産型研磨機で採用しているIPC（独立荷重方式）により、フェルール長の個体差によらず一定の研磨荷重を実現
様々なコネクタ適用
適用コネクタ：φ2.5mm PC、APC/φ1.25mm PC、APC/POF、MT、MPO他
仕様
| 型番 | SFP-70D2 | |
|---|---|---|
| モーター回転数(rpm) | 100 | |
| モーター回転速度(rpm) | 1.8 | |
| フィルムサイズ(cm) | 7 | |
| タイマー | 設定時間単位0.1分 | |
| 最長設定時間3分 | ||
| 加圧法 | ホルダウェイト | |
| 最大研磨端子数 | 2 | |
| 電源 | 100-240 VAC, 50/60Hz | |
| 消費電力(W) | 4 | |
| 重量(kg) | 3.2 | |
| 寸法(mm) | 120 x 115 x 90 | |
| 最短研磨時間(min) | φ2.5mm PC：2 | |
| φ2.5mm APC：3.7 | ||
| 標準付属品 | ゴムパッド(PR07-500-80)x 4、ガラスパッド(PG07-490-00)x 2、30μm シリコンカーバイドフィルム(GA07)x 20、エポキシ除去フィルム(AR07)x 20、9μm ダイヤモンドフィルム(DR07-9U)x 2、3μm ダイヤモンドフィルム(DR07-3U)x 2、最終研磨フィルム(XF07)x 20、ケーブルホルダー(FP-HR)、六角レンチセット(FP-TS)、プラスチック製水ボトル(FP-WB)x 2、両面テープ(FP-DST)、AC/DCアダプタ(AD20)、1Aヒューズ(FP-F1A) x 2、グリス(FP-GS)、操作マニュアル(FP-IM72)、プロセスマニュアル(FP-PM72) | |
| メーカー | 精工技研 | |
| 原産国 | 日本 | |
ラインナップ
| 製品画像 | 型番 |
|---|---|
|
SFP-70D2 |
オプション
| 型番 | 品名 |
|---|---|
| PH072-FF-2 | φ2.5mm PCフェルール研磨用ホルダ |
| PH072-FLM-2 | φ1.25mm PCフェルール研磨用ホルダ |
| PH072-CP-2 | SC/PCコネクタ研磨用ホルダ |
| PH072-CP8-2※1,2 | SC/APCコネクタ研磨用ホルダ |
| PH072-FP-2 | FC/PCコネクタ研磨用ホルダ |
| PH072-FP8-2※1,2 | FC/APCコネクタ研磨用ホルダ |
| PH072-SP-2 | ST/PCコネクタ研磨用ホルダ |
| PH072-PL-2 | LC/PCコネクタ研磨用ホルダ |
| PH072-PL8A-2 | LC/APCコネクタ研磨用ホルダ |
| PH072-PM-2 | MU/PCコネクタ研磨用ホルダ |
| PH072-PM8A-2 | MU/APCコネクタ研磨用ホルダ |
| PH072-MT-1 | MT/PCコネクタ研磨用ホルダ |
| PH072-MT8A-1 | MT/APCコネクタ研磨用ホルダ |
| PR07-490-80 | 4.9mm、80デュロゴム研磨パッド |
| PR07-500-80 | 5.0mm、80デュロゴム研磨パッド |
| PR07-505-80 | 5.05mm、80デュロゴム研磨パッド |
| PG07-490-00 | 4.9mm、ガラス研磨パッド |
| GA07 | 30μm シリコンカーバイド研磨フィルム |
| DR07-9u | 9μm ダイヤモンドフィルム研磨フィルム |
| DH07-3u | 3μm ダイヤモンドフィルム研磨フィルム |
| XF07 | シリコン研磨フィルム |
※1：FCおよびSC角度付きコネクタには、ステップフェルールまたはコニカルフェルールを指定する必要があります
※2：APCホルダーキーの誤差許容範囲は±1.0度です
