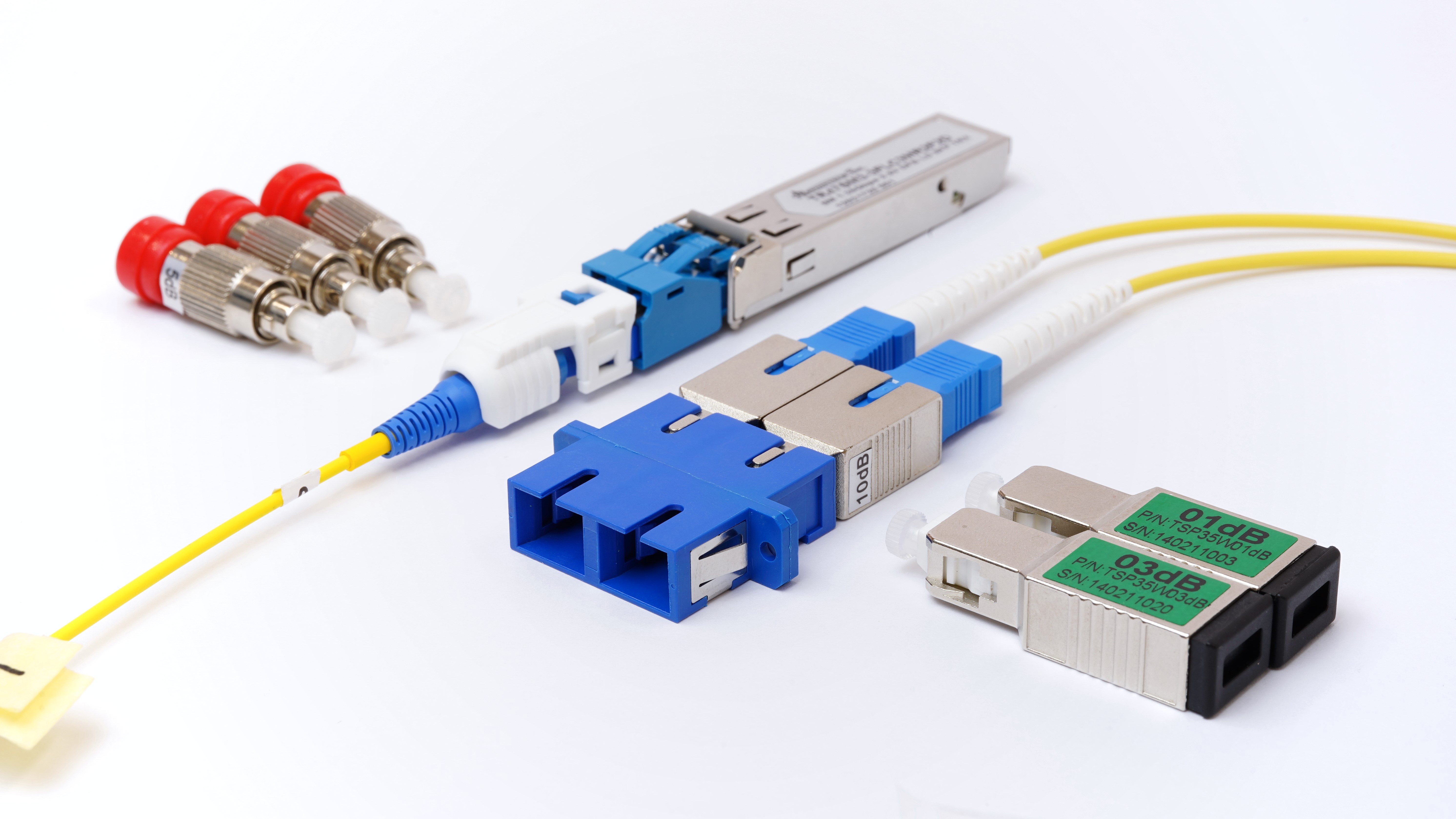

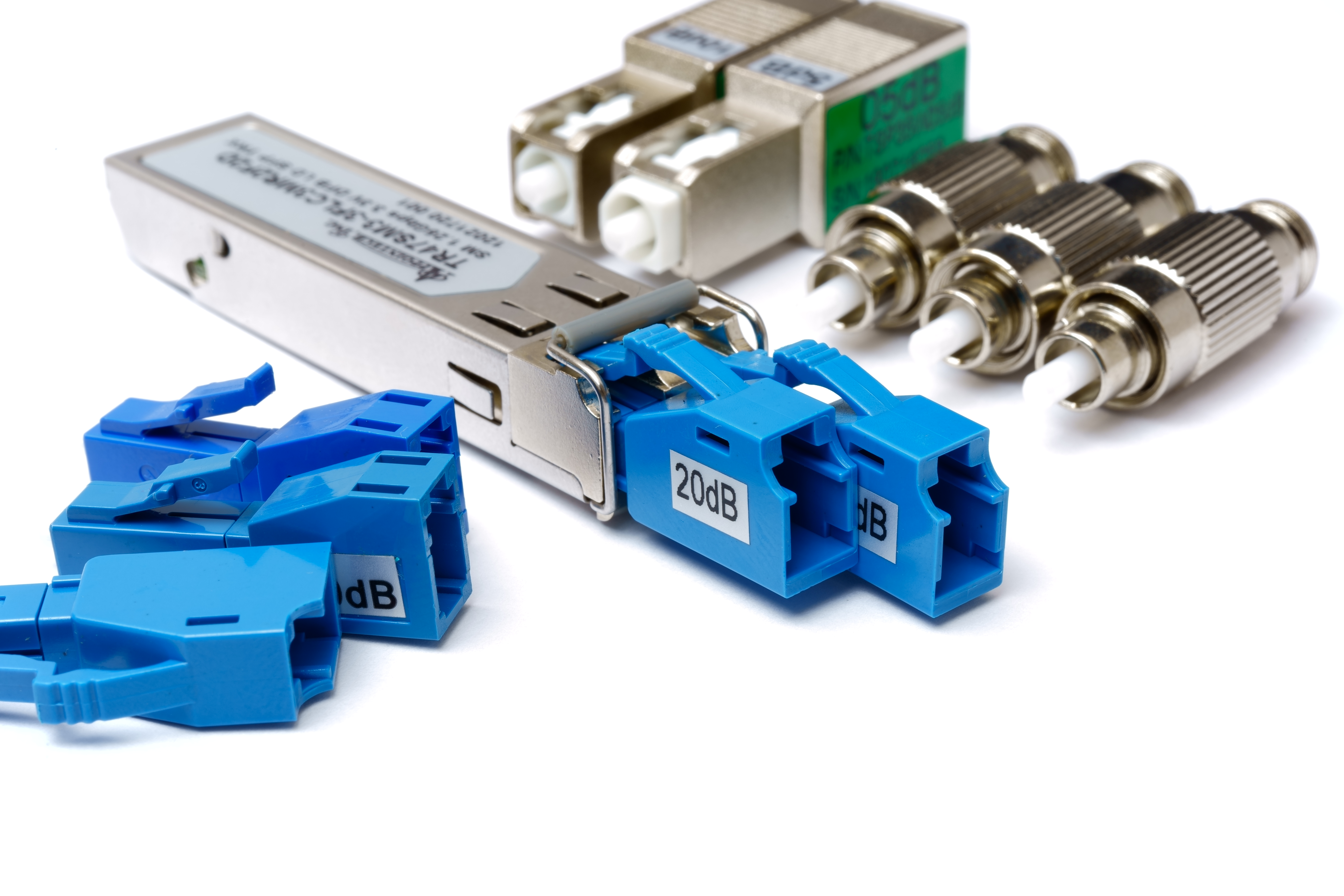

VCSEL/OM3/OM4対応・光固定減衰器
光固定減衰器
マルチモード用は、VCSELレーザ光源、OM3・OM4ファイバ、ギガビットイーサの伝送環境、LED光源でお使いいただけます。
簡単、手軽に光パワーレべルを最適化します。
光ファイバネットワーク敷設、検査、FTTH等にご活用ください。
簡単、手軽に光パワーレべルを最適化します。
光ファイバネットワーク敷設、検査、FTTH等にご活用ください。
- 簡単に光パワーレベルを減衰し適正範囲に調整
- 高品質フェルール採用による安定した波長特性
- 最適化されたドープファイバを使用
- ハイパワー光（最大250mW）入力にも対応
- 低反射加工
- LCはLCデュプレックスに対応
※マルチモード用について
以下の環境で、規定の減衰量にてご使用いただけます。
・VCSELレーザ光源
・OM3、OM4ファイバ
・ギガビットイーサの伝送環境
・LED光源使用の全モード励振
機能・特長
豊富なラインナップ

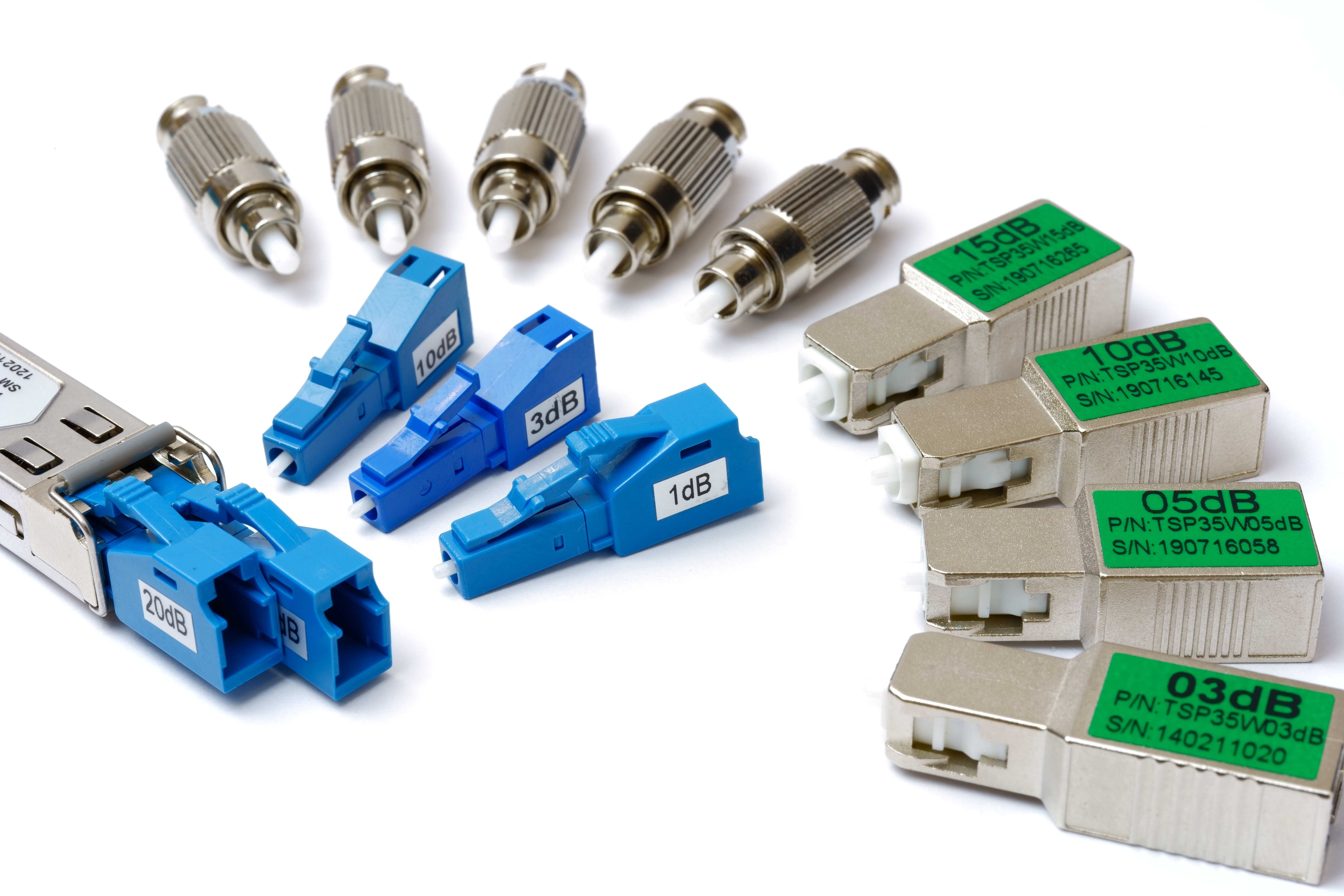

SC,LC,FCの各種コネクタタイプの減衰量1,3,5,10,15,20dBの固定減衰器を在庫販売しております。
上記以外の減衰量の製品も、ご用意が可能です。
ご入用な製品をお気軽にお問い合わせください。
上記以外の減衰量の製品も、ご用意が可能です。
ご入用な製品をお気軽にお問い合わせください。
高精度な減衰量
減衰量は±1.0dB以内の公差、SMの4dB以下の減衰器は±0.5dB以内の高精度設計です。減衰量11dB以上の減衰器は公差±10％以内です。
仕様
| 型番 | ATT | ||
|---|---|---|---|
| ファイバ種 | SM(9/125㎛) | MM(GI50/125㎛) | |
| 減衰量公差 | 1~4dB | ±0.5dB | ±1.0dB |
| 5~10dB | ±1.0dB | ±1.0dB | |
| 11~20dB | ±10% | ±10% | |
| 反射減衰量(dB) | UPC研磨 | 50以上 | 30以上 |
| APC研磨 | 60以上 | - | |
| 対応波長(nm) | 1310/1550 | 850 | |
| 使用波長(nm) | 1260~1620 | 810~1330 | |
| 耐光入力 | 500mW(+27dBm) | 250mW(+24dBm) | |
| 動作温度(℃) | -40~+75 | ||
| 保管温度(℃) | -40~+85 | ||
| 減衰原理 | 減衰ファイバ（Doped Fiber） | 延伸式 | |
| 原産国 | 台湾、中国 | ||
フラット研磨にはPC、SPC、UPCの種別がありますが、それぞれ互換性があり使用に問題はございません。そのため当社では特に区別なく取り扱っており、シングルモード用についてはUPCを標準としています。仕様のご指定がございましたら、ご注文時にご指定ください。
ラインナップ
| 型番 | 外観 | コネクタ種 | 減衰量 | ファイバ種 | 研磨種 | 単価（税別） | |
|---|---|---|---|---|---|---|---|

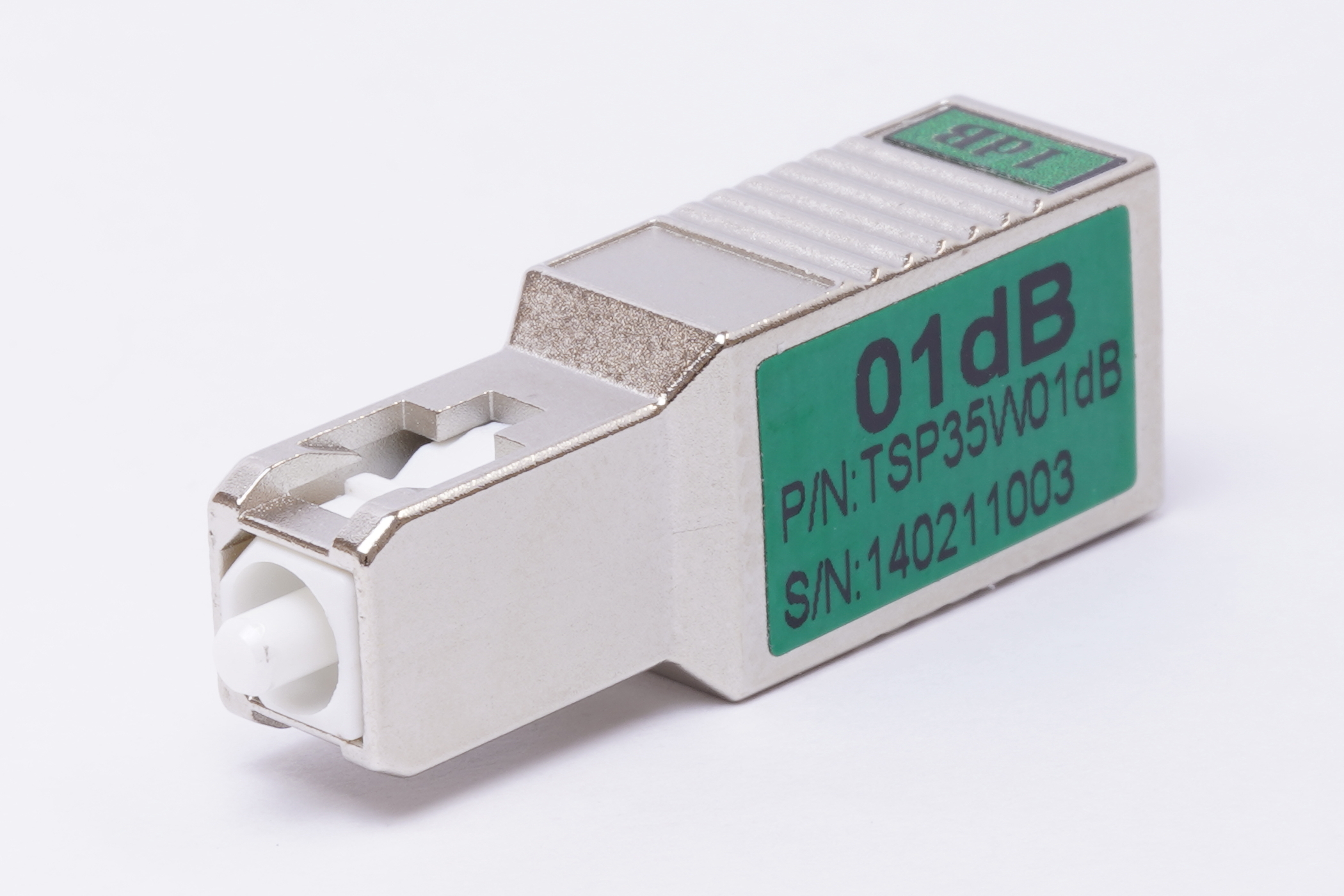

| ATT-01-35-S-U-S-M |  |
SC | 1dB | SM | UPC | 1~9個:￥4,700 10個以上:お問い合わせ |
|
| ATT-03-35-S-U-S-M | |
SC | 3dB | SM | UPC | 1~9個:￥4,700 10個以上:お問い合わせ |
|
| ATT-05-35-S-U-S-M | |
SC | 5dB | SM | UPC | 1~9個:￥4,700 10個以上:お問い合わせ |
|
| ATT-10-35-S-U-S-M | |
SC | 10dB | SM | UPC | 1~9個:￥4,700 10個以上:お問い合わせ |
|
| ATT-15-35-S-U-S-M | |
SC | 15dB | SM | UPC | 1~9個:￥4,700 10個以上:お問い合わせ |
|
| ATT-20-35-S-U-S-M | |
SC | 20dB | SM | UPC | 1~9個:￥4,700 10個以上:お問い合わせ |
|
| ATT-01-35-S-A-S-M | |
SC | 1dB | SM | APC | 1~9個:￥5,500 10個以上:お問い合わせ |
|
| ATT-03-35-S-A-S-M | |
SC | 3dB | SM | APC | 1~9個:￥5,500 10個以上:お問い合わせ |
|
| ATT-05-35-S-A-S-M | |
SC | 5dB | SM | APC | 1~9個:￥5,500 10個以上:お問い合わせ |
|
| ATT-10-35-S-A-S-M | |
SC | 10dB | SM | APC | 1~9個:￥5,500 10個以上:お問い合わせ |
|
| ATT-15-35-S-A-S-M | |
SC | 15dB | SM | APC | 1~9個:￥5,500 10個以上:問い合わせ |
|
| ATT-20-35-S-A-S-M | |
SC | 20dB | SM | APC | 1~9個:￥5,500 10個以上:お問い合わせ |
|
| ATT-01-83-S-P-M-M | |
SC | 1dB | MM | PC | 1~9個:￥4,800 10個以上:お問い合わせ |
|
| ATT-03-83-S-P-M-M | |
SC | 3dB | MM | PC | 1~9個:￥4,800 10個以上:お問い合わせ |
|
| ATT-05-83-S-P-M-M | |
SC | 5dB | MM | PC | 1~9個:￥4,800 10個以上:お問い合わせ |
|
| ATT-10-83-S-P-M-M | |
SC | 10dB | MM | PC | 1~9個:￥4,800 10個以上:お問い合わせ |
|
| ATT-15-83-S-P-M-M | |
SC | 15dB | MM | PC | 1~9個:￥4,800 10個以上:お問い合わせ |
|
| ATT-20-83-S-P-M-M | |
SC | 20dB | MM | PC | 1~9個:￥4,800 10個以上:お問い合わせ |
|

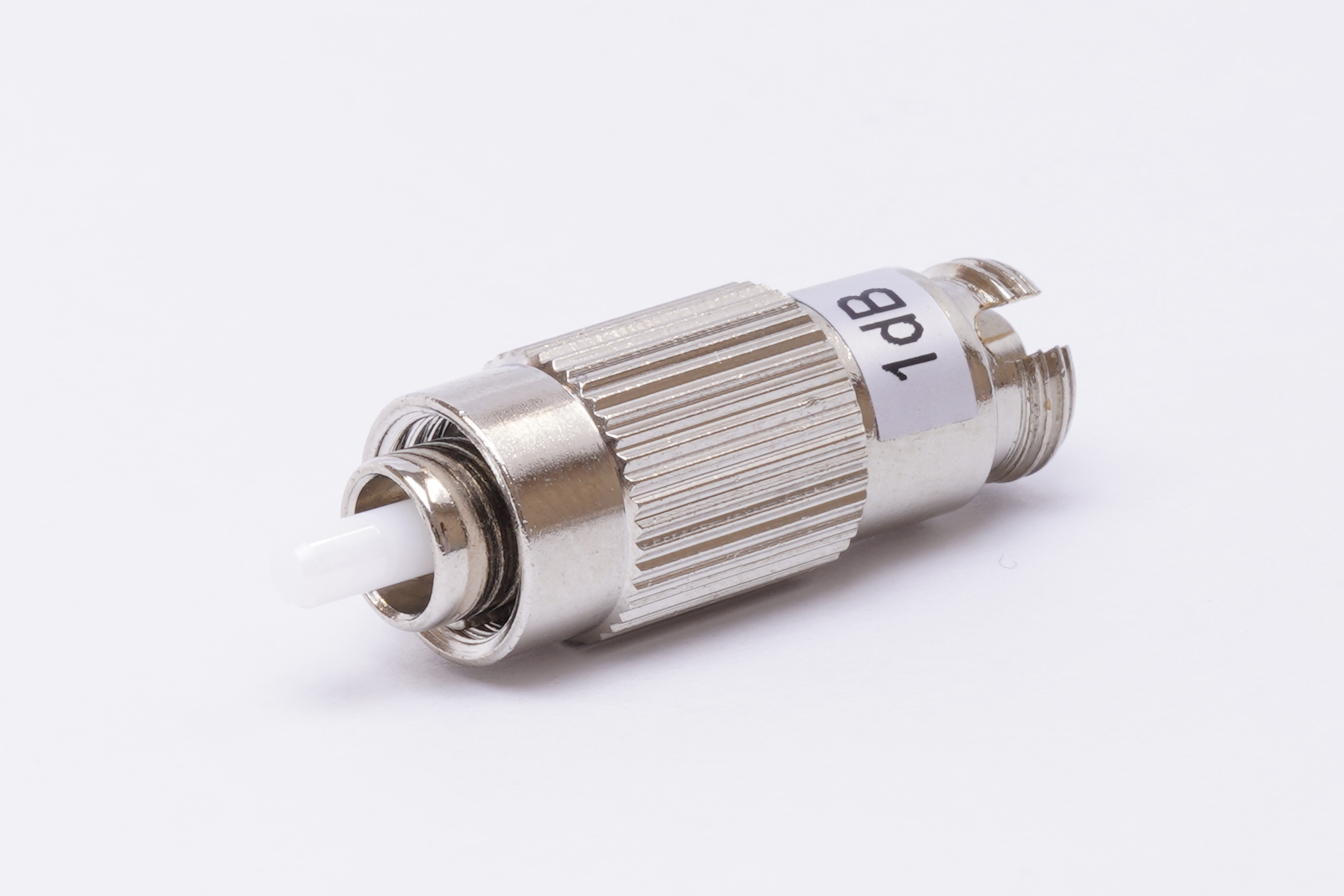

| ATT-01-35-F-U-S-M |  |
FC | 1dB | SM | UPC | 1~9個:￥6,000 10個以上:お問い合わせ |
|
| ATT-03-35-F-U-S-M | |
FC | 3dB | SM | UPC | 1~9個:￥6,000 10個以上:お問い合わせ |
|
| ATT-05-35-F-U-S-M | |
FC | 5dB | SM | UPC | 1~9個:￥6,000 10個以上:お問い合わせ |
|
| ATT-10-35-F-U-S-M | |
FC | 10dB | SM | UPC | 1~9個:￥6,000 10個以上:お問い合わせ |
|
| ATT-15-35-F-U-S-M | |
FC | 15dB | SM | UPC | 1~9個:￥6,000 10個以上:お問い合わせ |
|
| ATT-20-35-F-U-S-M | |
FC | 20dB | SM | UPC | 1~9個:￥6,000 10個以上:お問い合わせ |
|
| ATT-01-35-F-A-S-M | |
FC | 1dB | SM | APC | 1~9個:￥7,800 10個以上:お問い合わせ |
|
| ATT-03-35-F-A-S-M | |
FC | 3dB | SM | APC | 1~9個:￥7,800 10個以上:お問い合わせ |
|
| ATT-05-35-F-A-S-M | |
FC | 5dB | SM | APC | 1~9個:￥7,800 10個以上:お問い合わせ |
|
| ATT-10-35-F-A-S-M | |
FC | 10dB | SM | APC | 1~9個:￥7,800 10個以上:お問い合わせ |
|
| ATT-15-35-F-A-S-M | |
FC | 15dB | SM | APC | 1~9個:￥7,800 10個以上:お問い合わせ |
|
| ATT-20-35-F-A-S-M | |
FC | 20dB | SM | APC | 1~9個:￥7,800 10個以上:お問い合わせ |
|
| ATT-01-83-F-P-M-M | |
FC | 1dB | MM | PC | 1~9個:￥6,600 10個以上:お問い合わせ |
|
| ATT-03-83-F-P-M-M | |
FC | 3dB | MM | PC | 1~9個:￥6,600 10個以上:お問い合わせ |
|
| ATT-05-83-F-P-M-M | |
FC | 5dB | MM | PC | 1~9個:￥6,600 10個以上:お問い合わせ |
|
| ATT-10-83-F-P-M-M | |
FC | 10dB | MM | PC | 1~9個:￥6,600 10個以上:お問い合わせ |
|
| ATT-15-83-F-P-M-M | |
FC | 15dB | MM | PC | 1~9個:￥6,600 10個以上:お問い合わせ |
|
| ATT-20-83-F-P-M-M | |
FC | 20dB | MM | PC | 1~9個:￥6,600 10個以上:お問い合わせ |
|

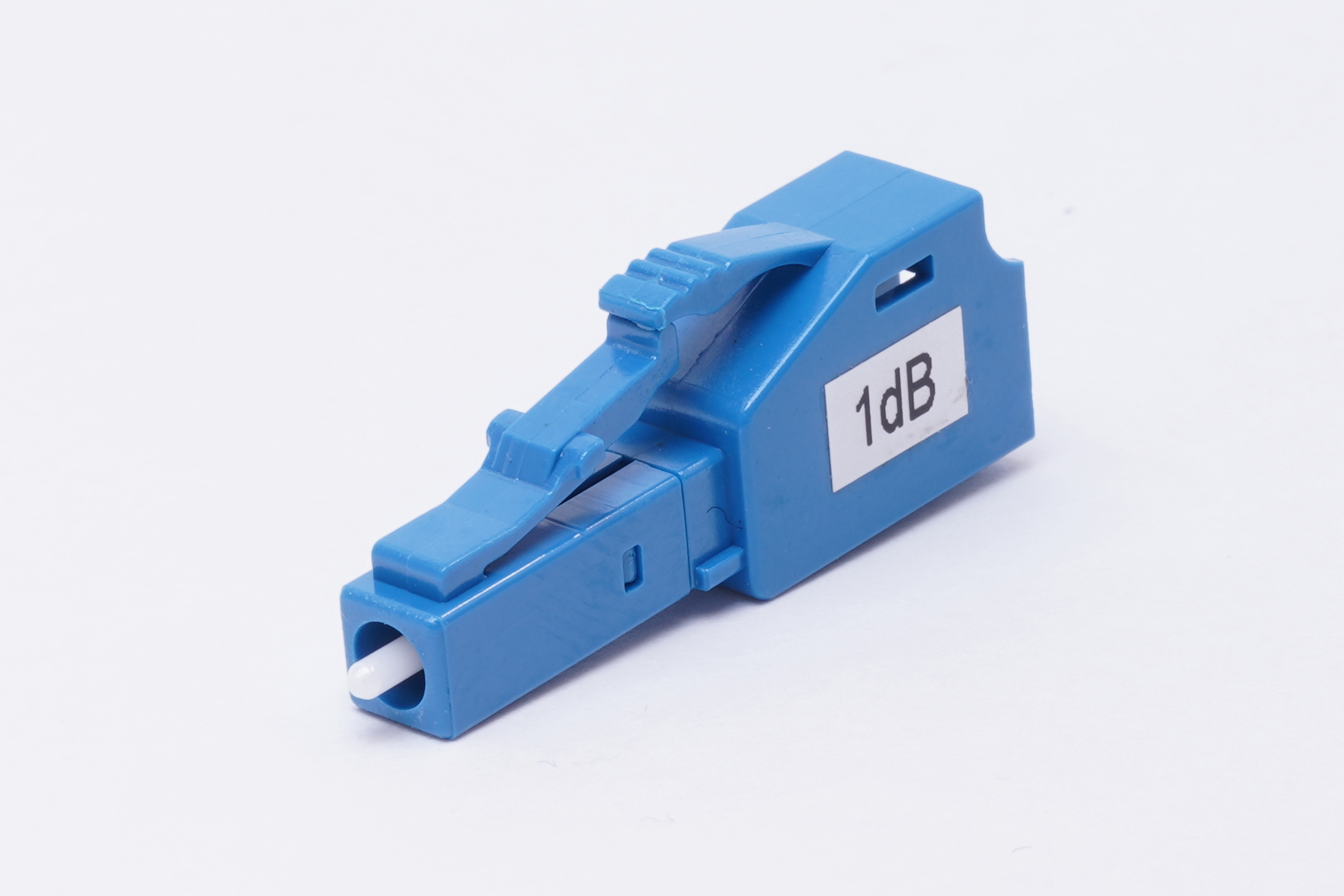

| ATT-01-35-L-U-S-P |  |
LC | 1dB | SM | UPC | 1~9個:￥4,200 10個以上:お問い合わせ |
|
| ATT-03-35-L-U-S-P | |
LC | 3dB | SM | UPC | 1~9個:￥4,200 10個以上:お問い合わせ |
|
| ATT-05-35-L-U-S-P | |
LC | 5dB | SM | UPC | 1~9個:￥4,200 10個以上:お問い合わせ |
|
| ATT-10-35-L-U-S-P | |
LC | 10dB | SM | UPC | 1~9個:￥4,200 10個以上:お問い合わせ |
|
| ATT-15-35-L-U-S-P | |
LC | 15dB | SM | UPC | 1~9個:￥4,200 10個以上:お問い合わせ |
|
| ATT-20-35-L-U-S-P | |
LC | 20dB | SM | UPC | 1~9個:￥4,200 10個以上:お問い合わせ |
|

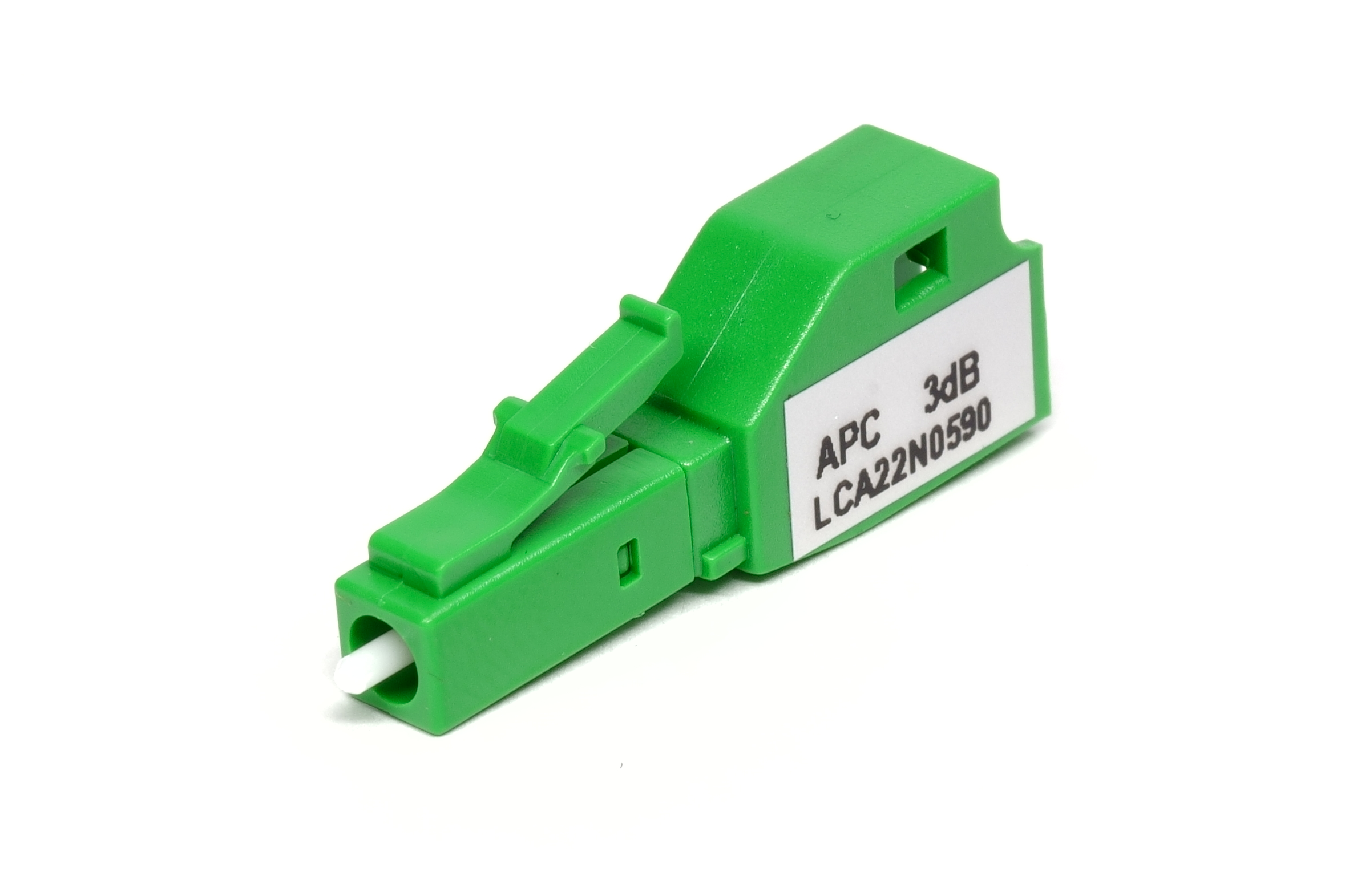

| ATT-01-35-L-A-S-P | |
LC | 1dB | SM | APC | 1~9個:￥6,800 10個以上:お問い合わせ |
|
| ATT-03-35-L-A-S-P | |
LC | 3dB | SM | APC | 1~9個:￥6,800 10個以上:お問い合わせ |
|
| ATT-05-35-L-A-S-P | |
LC | 5dB | SM | APC | 1~9個:￥6,800 10個以上:お問い合わせ |
|
| ATT-10-35-L-A-S-P | |
LC | 10dB | SM | APC | 1~9個:￥6,800 10個以上:お問い合わせ |
|
| ATT-15-35-L-A-S-P | |
LC | 15dB | SM | APC | 1~9個:￥6,800 10個以上:お問い合わせ |
|
| ATT-20-35-L-A-S-P | |
LC | 20dB | SM | APC | 1~9個:￥6,800 10個以上:お問い合わせ |
|

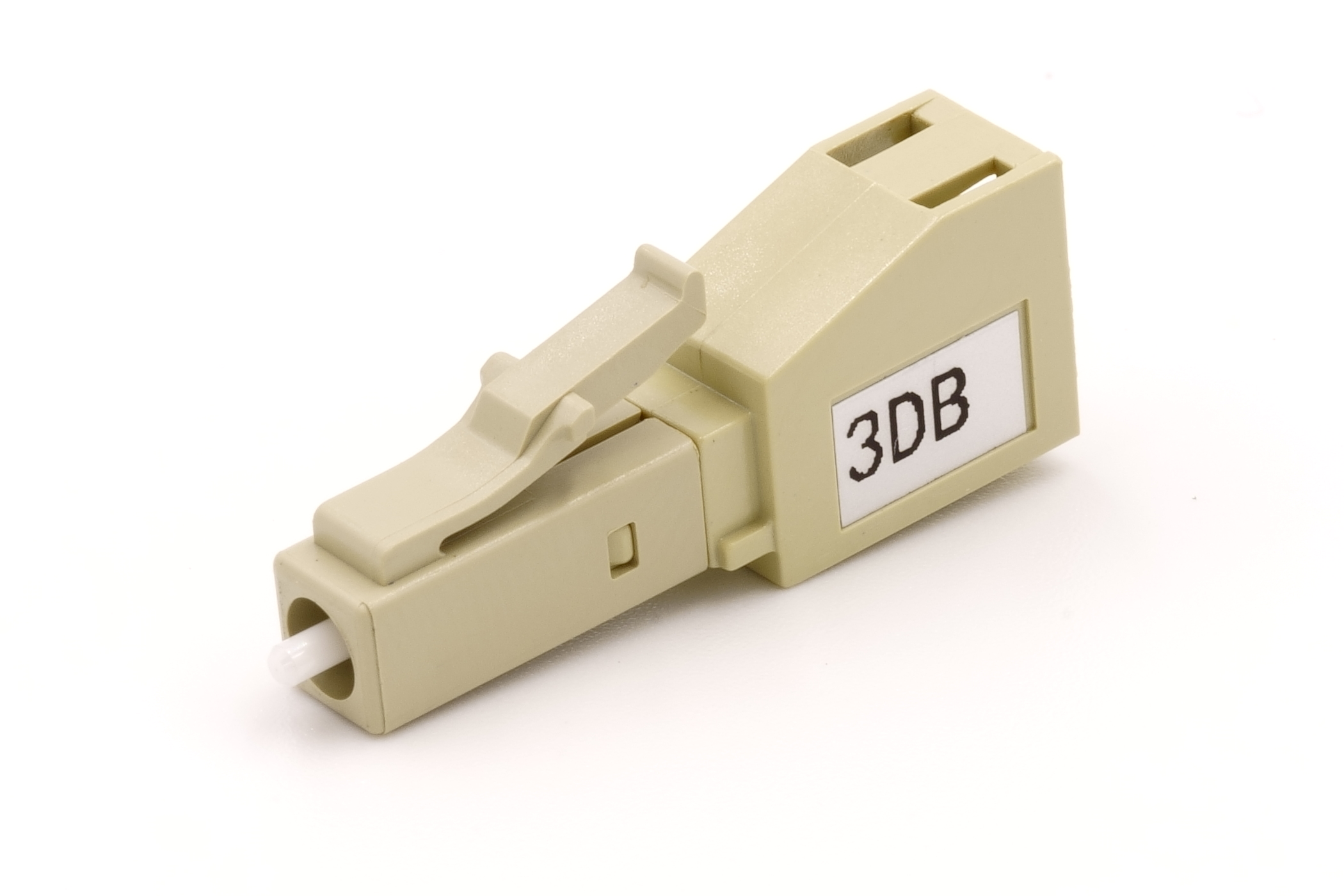

| ATT-01-83-L-P-M-P |  |
LC | 1dB | MM | PC | 1~9個:￥4,800 10個以上:お問い合わせ |
|
| ATT-03-83-L-P-M-P | |
LC | 3dB | MM | PC | 1~9個:￥4,800 10個以上:お問い合わせ |
|
| ATT-05-83-L-P-M-P | |
LC | 5dB | MM | PC | 1~9個:￥4,800 10個以上:お問い合わせ |
|
| ATT-10-83-L-P-M-P | |
LC | 10dB | MM | PC | 1~9個:￥4,800 10個以上:お問い合わせ |
|
| ATT-15-83-L-P-M-P | |
LC | 15dB | MM | PC | 1~9個:￥4,800 10個以上:お問い合わせ |
|
| ATT-20-83-L-P-M-P | |
LC | 20dB | MM | PC | 1~9個:￥4,800 10個以上:お問い合わせ |
