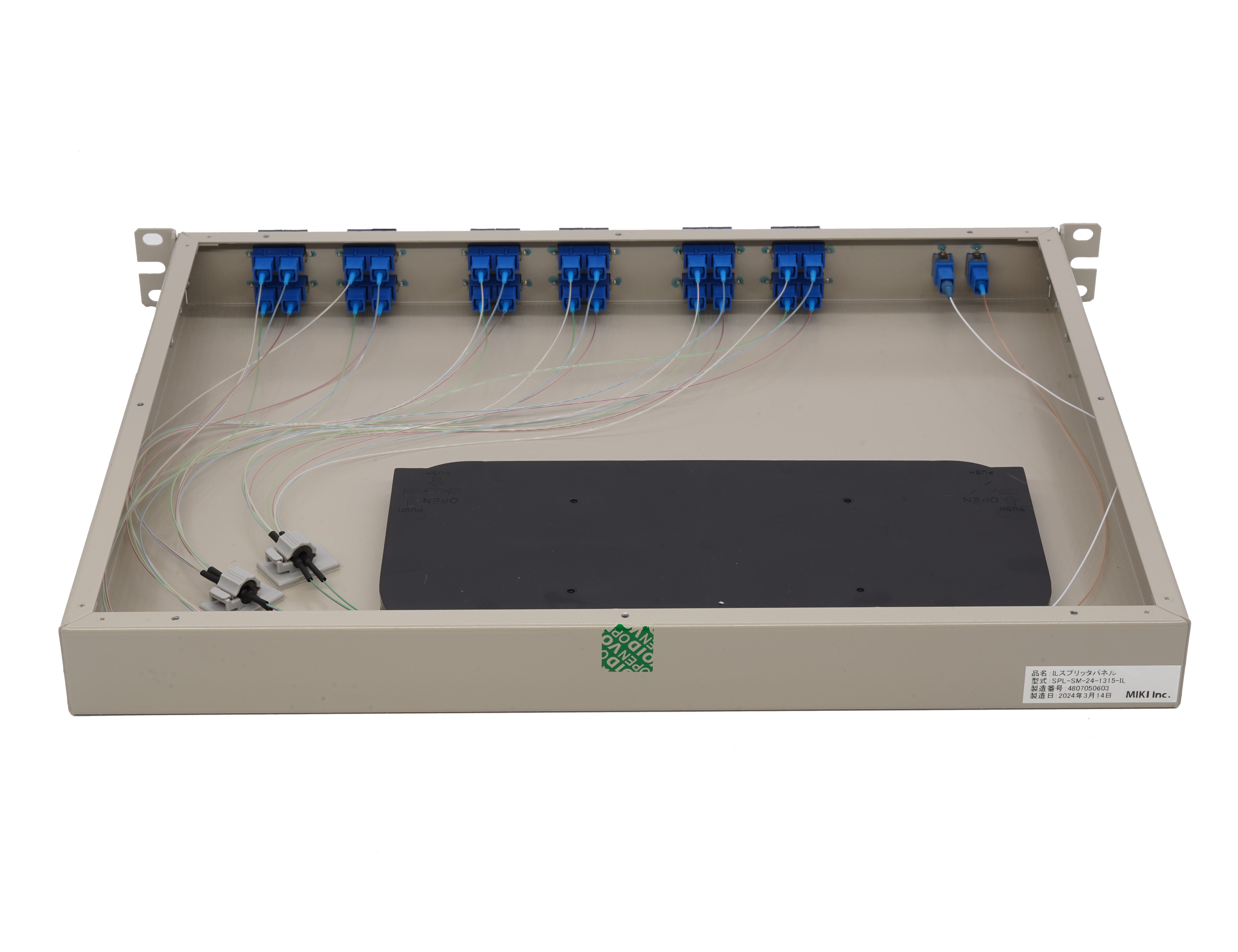

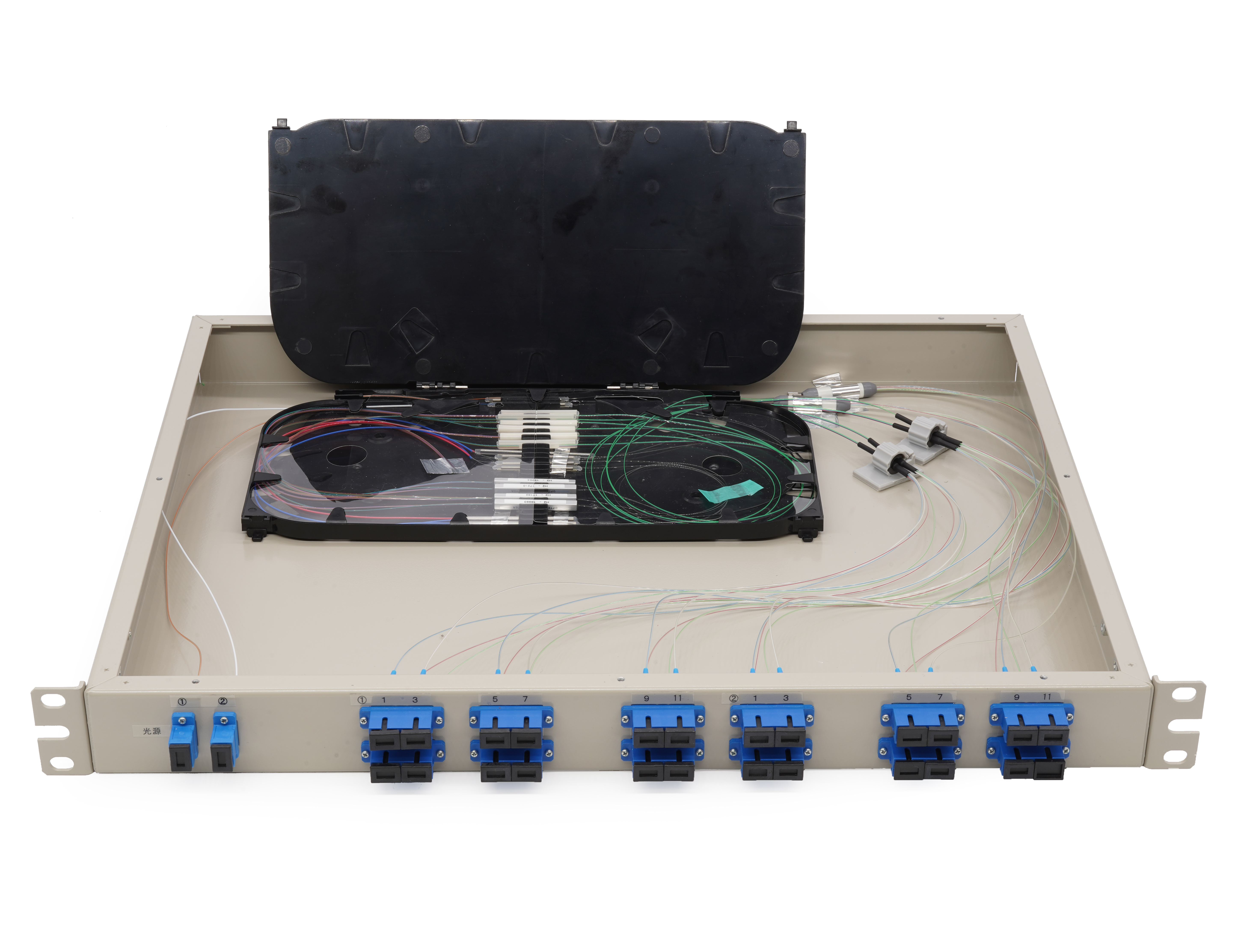

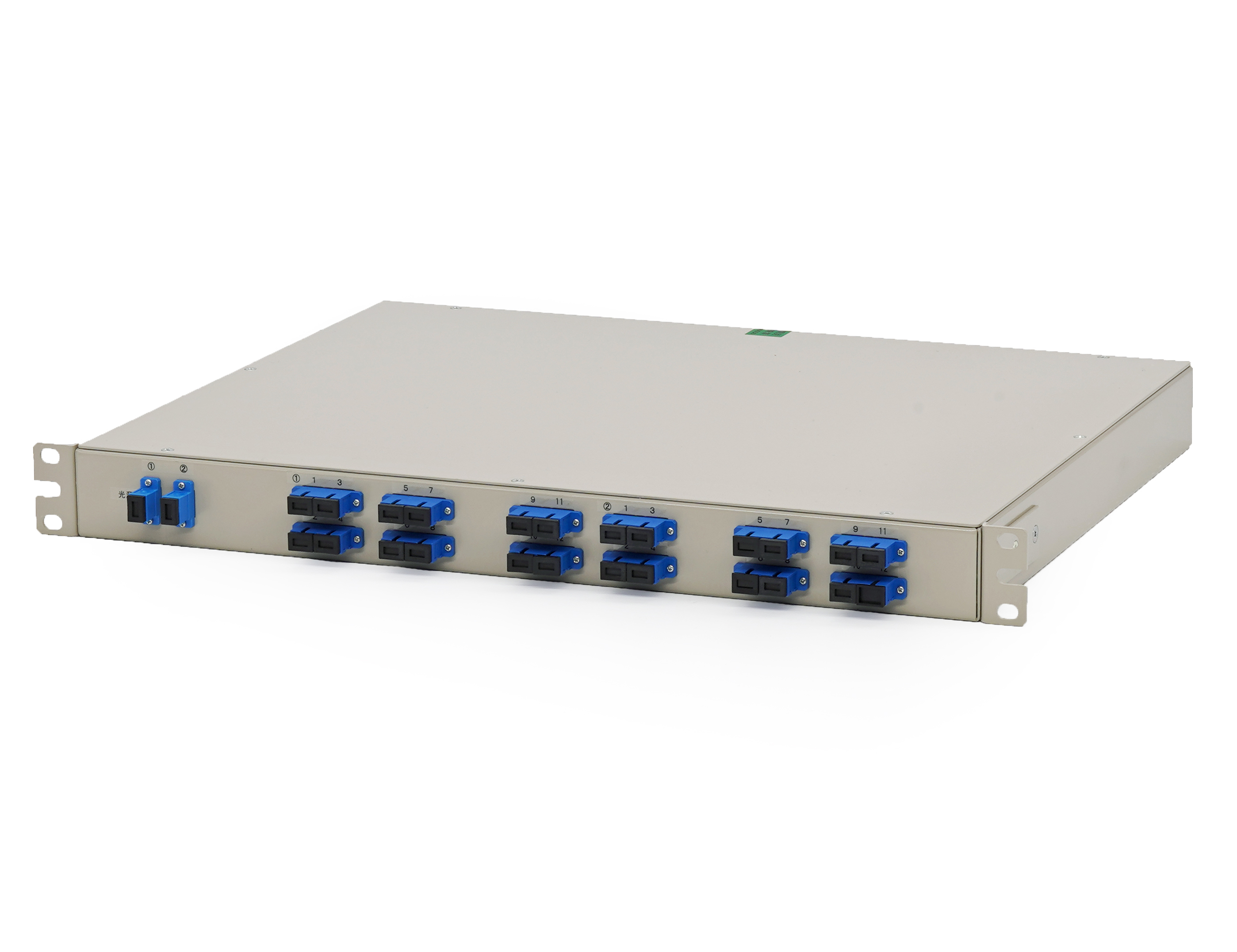

スプリッタパネル
スプリッタパネル
光分配の機能を備えたラックパネルで、軽量・省スペースな敷設と施工作業の簡素化を実現します。
- あらゆる光配信条件に適応･･･ 動作波長：1260nm～1360nm、1460nm～1610nm
- あらゆる設置環境にも適応･･･ 動作環境：-40～+85℃（光導波路のみ）
機能・特長
平等分配
高品質で均一な光分岐。
省スペース
64chでも、わずか1U!! 最大512ch（6U）
仕様
| 型番 | SPL |
|---|---|
| ファイバ種類 | SM 9/125、GI M50/125、GI M62.5/125 |
| 最大チャンネル数 | ＜512 |
| 対応波長(nm) | 850～1650 |
| コネクタ種類 | SC、LC |
| コネクタ研磨 | PC、APC |
| アプリケーション | 分岐、反射減衰量測定 |
| 挿入損失(dB)※1 | - |
| 本体寸法(mm) | コンパクト、1U~6U |
| 重量(g) | - |
| 動作温度(℃) | -40～+85 |
| メーカー | 三喜 |
| 原産国 | 日本 |
ラインナップ
| 型番 | ファイバ種 | チャンネル数 | 対応波長 | コネクタの種類 | コネクタの研磨 | ラック仕様 | アプリケーション |
|---|---|---|---|---|---|---|---|
| SPL- | S9：9μm SMF M5：50μm GI MMF M6：62.5μm GI MMF |
02：1X2 04：1X4 06：1X6 08：1X8 10：1X10 12：1X12 16：1X16 24：1X24 32：1X32 48：1X48 68：1X68 72：1X72 ※1 |
85：850nm 13：1300nm 13：1310nm 14：1490nm 15：1550nm 16：1625nm 16：1650nm ※2 |
：SC LC：LC |
：球面研磨 APC：斜め研磨 |

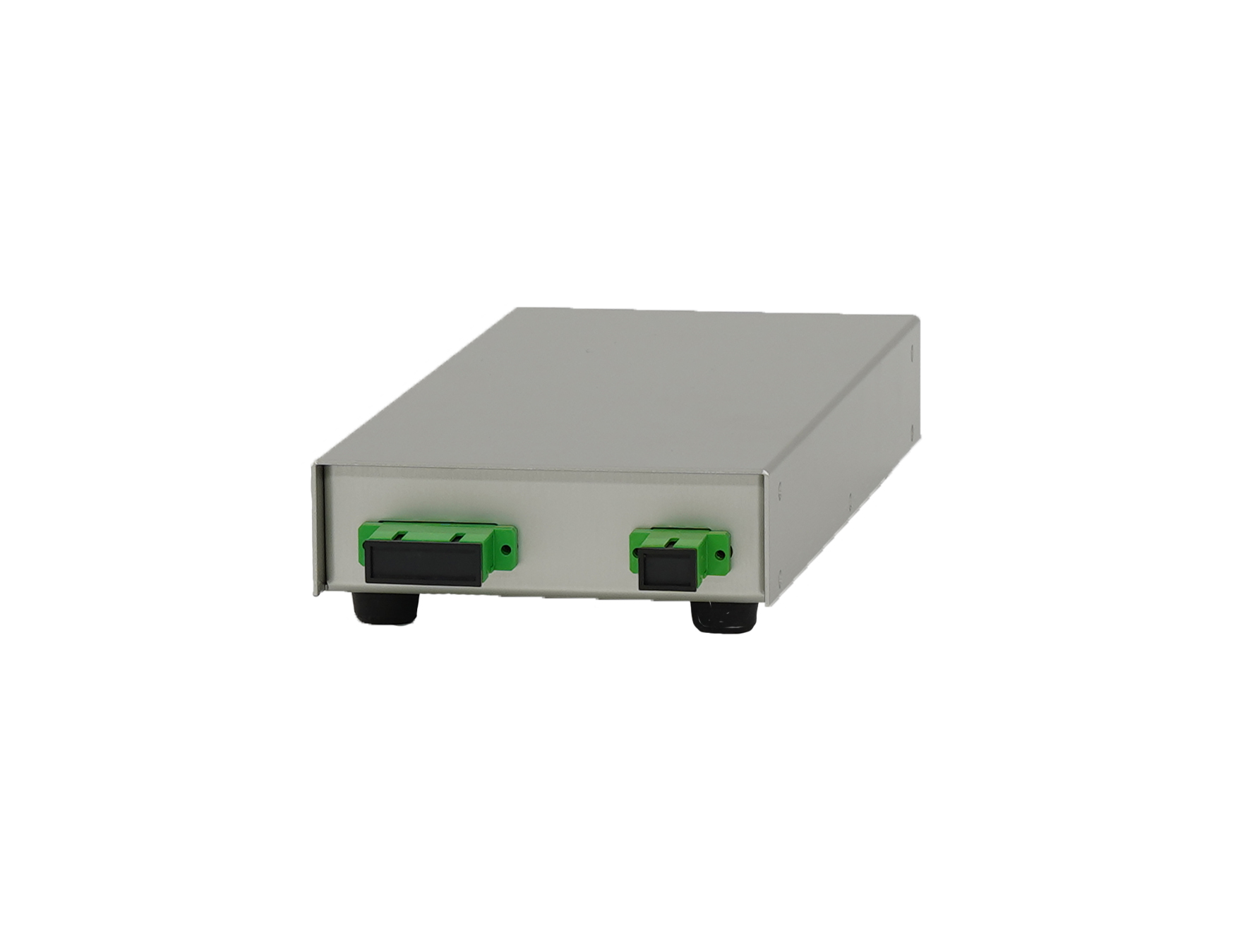

：1U 2：2U 3：3U 4：4U 5：5U 6：6U C：コンパクト |
IL：分岐 ILRL：挿入損失と反射減衰量測定 |
※2：複数選択可
