多芯多波長光挿入損失一括測定システム
多芯多波長光挿入損失一括測定システム
多芯多波長の光挿入損失と温度を一括測定し、リアルタイムで微小な光の変動を測定するシステムです。
調芯測定、機械試験など多重多様に最適化カスタマイズのシステム構築に対応できます。品質管理、研究開発などに運用できる測定システムです。
一般のシングルモードとマルチモードは無論、MPOコネクタ、マルチコアファイバ、プラスチックファイバなども測定可能です。機械的にチャンネルを切り替える光スイッチを使用していないため、多チャンネル光パワーメータと光スプリッタの採用することで、高速に全チャンネルを一括測定が可能です。物理的なチャンネルを切り替える回数がないので理論寿命が長いです。
日本語対応のアプリケーションソフトで操作も簡単で、お客様の状況に合わせた汎用性が高い測定システムを提供します。
アプリケーションソフトを操作することで、多芯多波長光挿入損失、納入先、ロット番号、製品名などを一つのファイルに保存されます。
- 光スイッチ経由なしにより高い安定性。
- 高度なカスタマイズ可能。
- ソフトウェア制御による簡単操作。

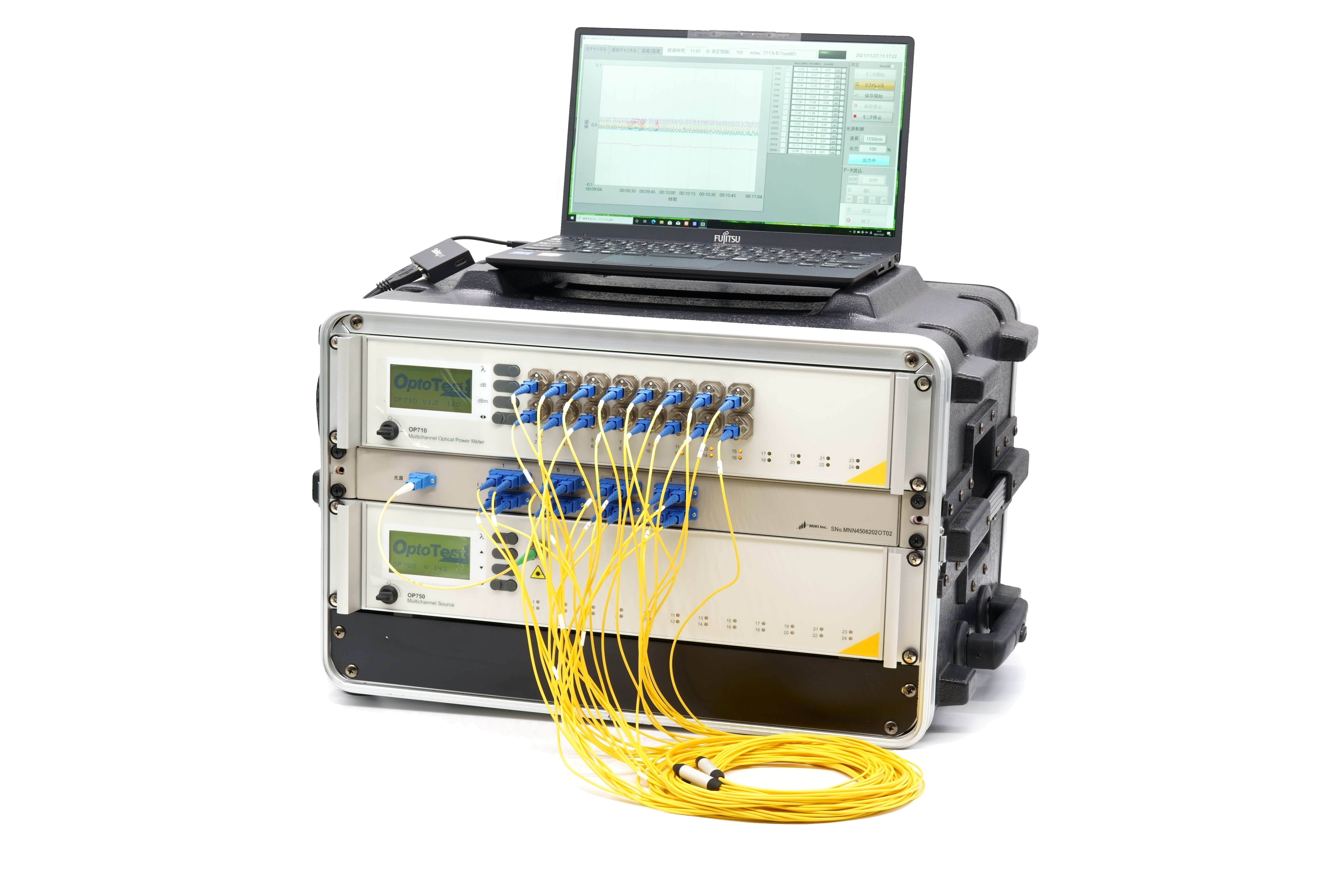

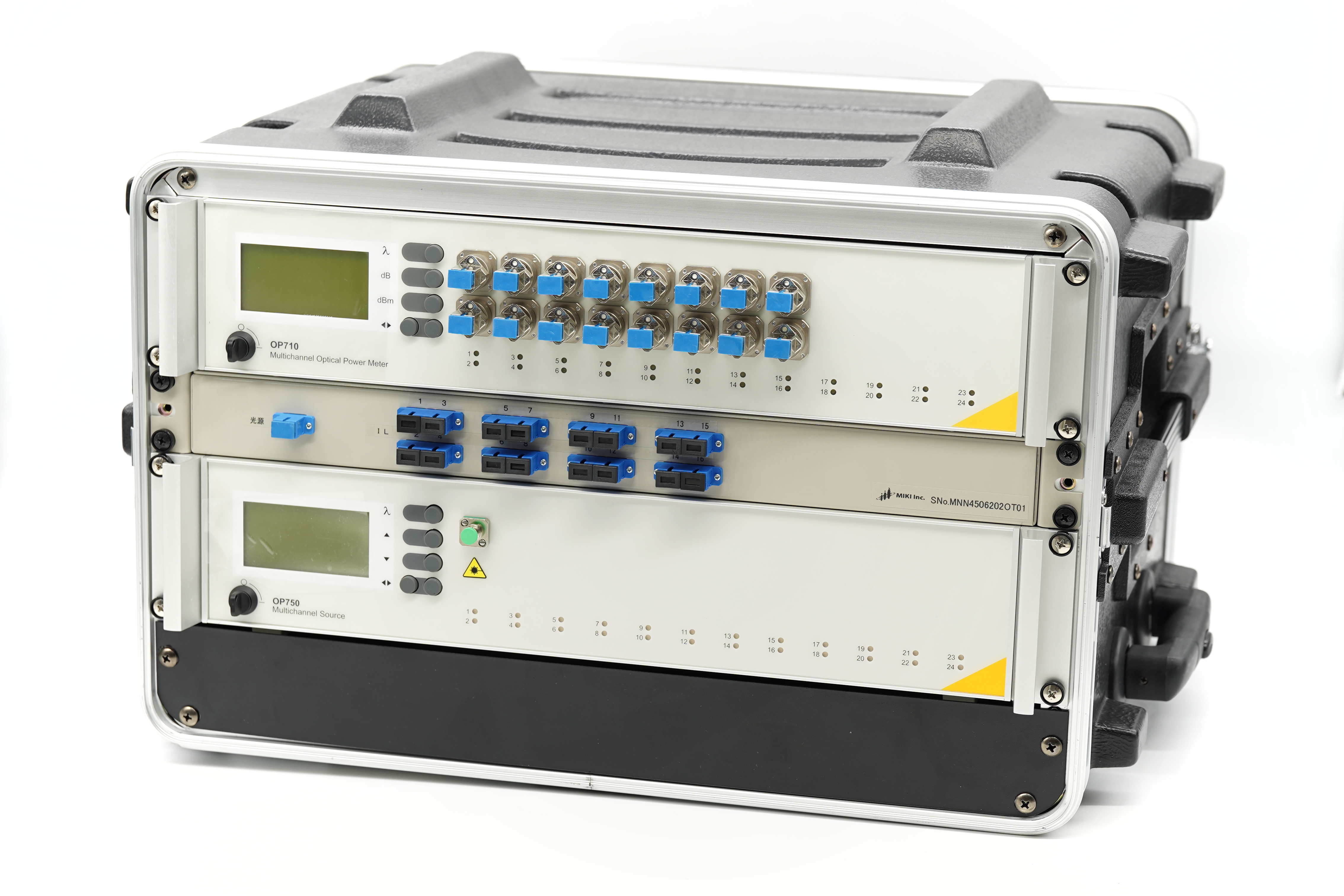

- オプション：キャリーケース可搬型仕様により移動可能。
機能・特長

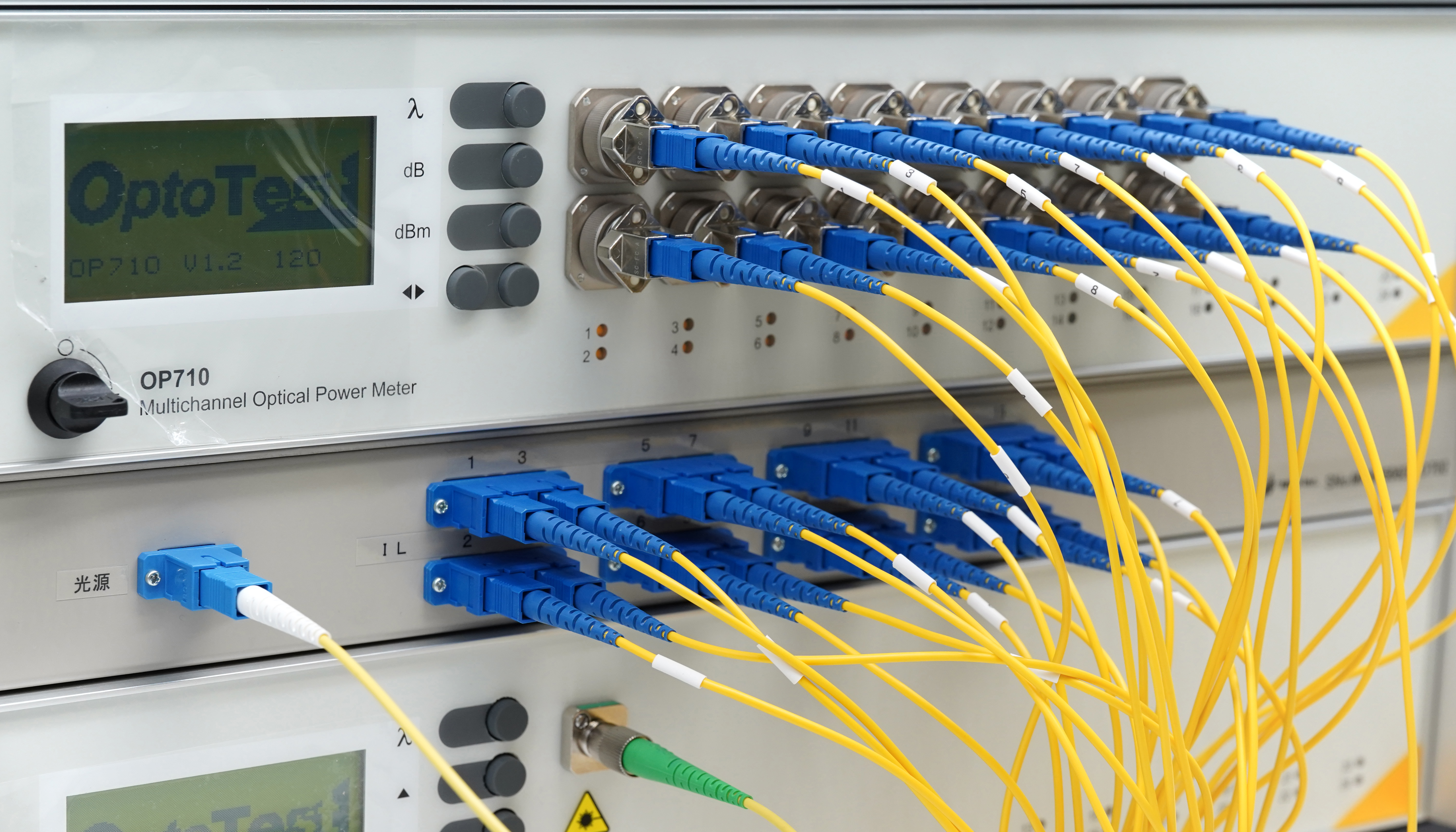

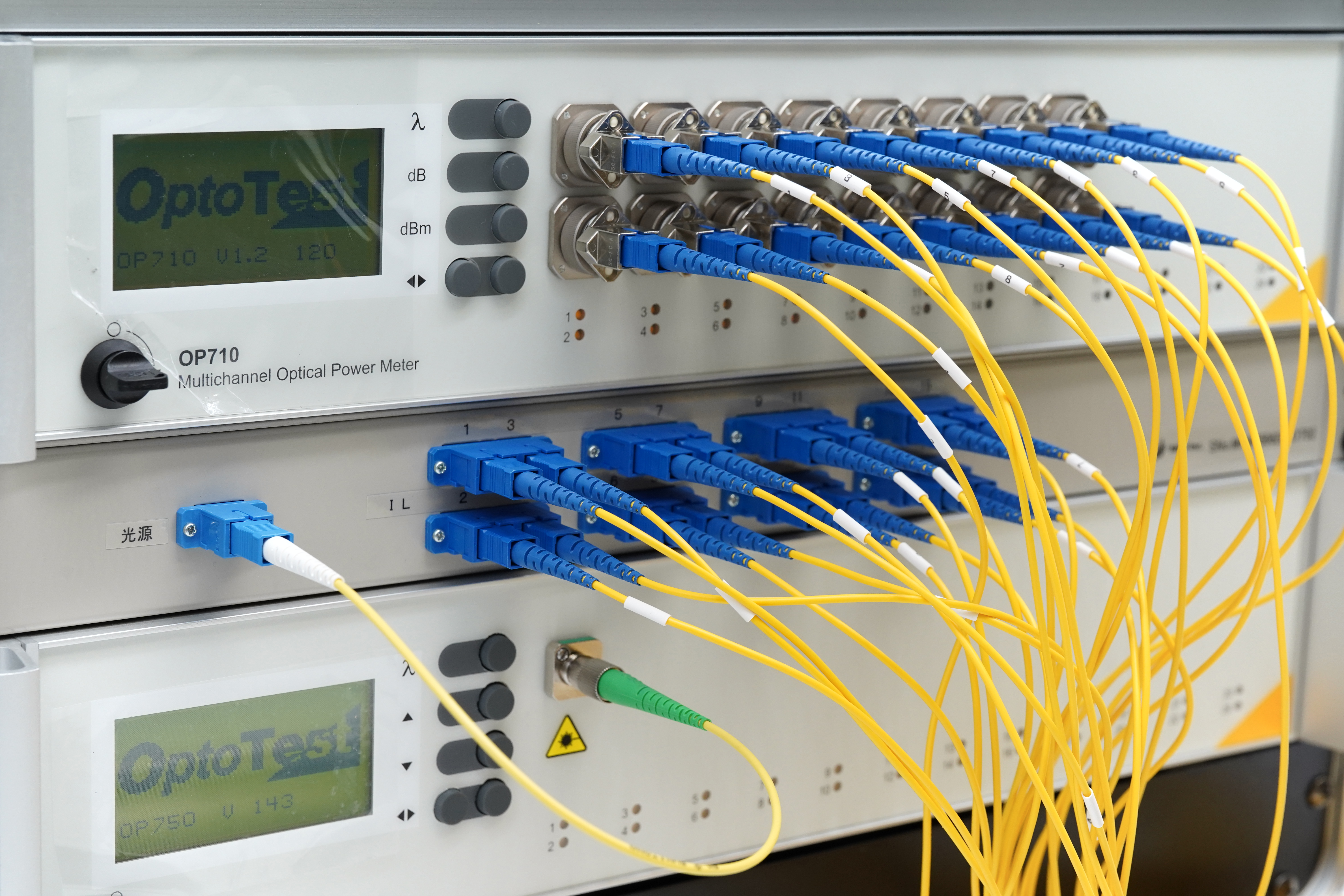

リアルタイムで高速測定
機械的にチャンネルを切り替える光スイッチを使用していないため、多チャンネル光パワーメータと光スプリッタの採用することで、高速に全チャンネルを一括測定が可能です。物理的なチャンネルを切り替える回数がないので理論寿命が長いです。

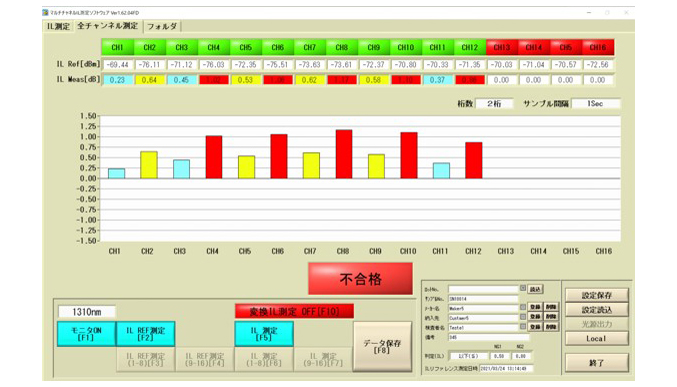

測定途中の警告
測定途中データの相対値を閾値値による黄色ALARMや赤色NGの警告の発信することで、全チャンネルと全波長ことで測定状態を一目瞭然で確認することができます。

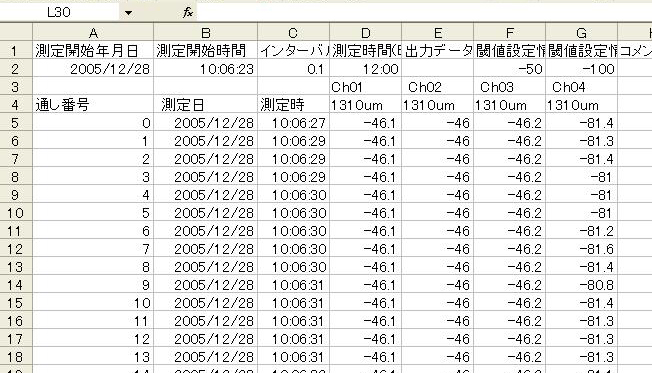

データテンプレート
カスタマイズ可能
ご運用中の測定システムのデータテンプレートを合わせて、測定データを出力させることができます。
仕様
| 品番 | ILSYS-S9-8-1315 | ILSYS-S9-12-1315 | ILSYS-M5-12-8513 | ILSYS-M5-24-8513 |
|---|---|---|---|---|
| 対象ファイバ | 9/125μm SMF | GI50/125 | ||
| 心数※1 | 8 | 12 | 12 | 24 |
| 測定波長(nm) | 1310, 1550 | 850、1300 | ||
| ILダイナミックレンジ(dB) | 0-72 | 0-70 | 0-55 | 0-51 |
| 光源出力(dBm) | +10 | -16 | ||
| 光源種類 | レーザ | LED | ||
| 光源出力安定性(dB) | ±0.02 | |||
| 光源ポート数※2 | 1 | 3 | 6 | |
| IL変動量安定性(dB)※3 | ±0.03dB | - | ||
| 測定時間(ms)※4 | 12.5 | |||
| 絶対確度(dB)※5 | ± 0.25 | |||
| 測定直線性(dB)※6,7 | ± 0.02(< 10dB) | |||
| ± 0.05(> 10dB) | ||||
| パワー分解能(dB) | 0.001 | |||
| 最大サンプリング周波数(Hz) | 10 | |||
| システム外寸(mm) | 520Ｘ500Ｘ331 | 600X520X420 | ||
| 挿入損失JIS | JIS C5961-7.1.挿入法 | |||
| OS | Windows 11 Pro、Windows 11 | |||
| 標準付属品 | パソコン、ソフトウェア、パッチコード、測定システム、中継アダプタ、マイクロソフトOffice | |||
※2 光源出力とポート数によって測定レンジが変わります。
※3 測定環境の温度変化は±1℃、24時間、リファレンスチャンネル補正機能あり。
※4：1波長、全チャンネルの一括測定において。
※5：NIST基準による波長校正において。
※6：InGaAs 検出器での測定値: 1490nm で 1mm は 3 ～ -65 dBm、3mm は 0 ～ -65 dBm、5mm は 0 ～ -55 dBm、10mm は 0 ～ -45 dBm
※7： Silicon検出器での測定値: 980 nm で3mmは 0 ～ -55 dBm
ラインナップ
| 型番 | ファイバ種 | チャンネル数 | 検出器タイプ | コネクタの種類 | コネクタの研磨 | ソフトウェア | 可搬仕様 |
|---|---|---|---|---|---|---|---|
| ILSYS- | S9：9μm SMF M5：50μm GI MMF M6：62.5μm GI MMF |
02：2検出器 04：4検出器 06：6検出器 08：8検出器 10：10検出器 12：12検出器 16：16検出器 24：24検出器 32：32検出器 48：48検出器 68：68検出器 72：72検出器 |
IN1：1mm InGaAs SI3：3mm Silicon |
SC：SC LC：LC |
PC：球面研磨 APC：斜め研磨 |
MC：機械試験 CT：調心測定 |
PT：付き ：なし |
