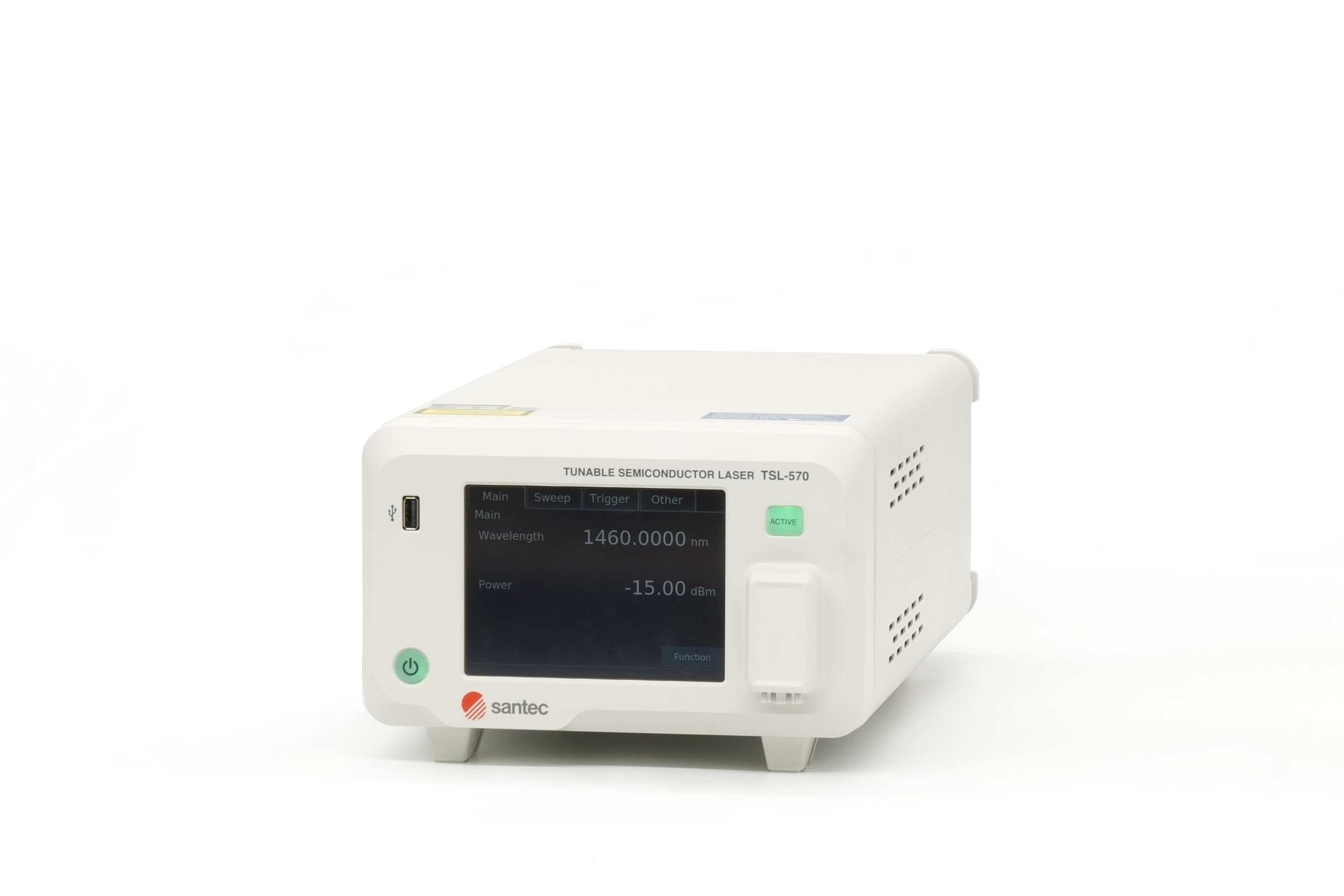

波長可変レーザ TSL-570
TSL-570
- 最大200 nm/s高速波長スイープ
- 広い波長可変範囲1240 ～ 1680 nm
- 波長分解能0.1 pm
- 高い信号対雑音比（SNR）90 dB/0.1 nm
- 微調整スキャン範囲10 GHz
機能・特長
優れた波長安定性
温度変化に対する最先端の波長安定性
高速波長掃引速度
高精度で、最大200 nm/sの精密速度制御
業界最高水準のSNRとSSE
90 dB/0.1 nmの信号に対する自然放出光（SNR）と超低レベルの自然放出光
仕様
| 型番 | TSL-570-A | TSL-570-C | TSL-570-P | TSL-570-H | |
|---|---|---|---|---|---|
| 波長範囲(nm)※8 | 1240 ~ 1380/1260 ~ 1360/1355 ~ 1485/1355 ~ 1505/1500 ~ 1630/1480 ~ 1640/1560 ~ 1680 | 1240 ~ 1380/1355 ~ 1505/1480 ~ 1640 | 1260 ~ 1360 / 1500 ~ 1630 | ||
| 波長分解能(pm) | 0.1 | ||||
| 波長安定性(pm)※1 | ≦±5 | ≦±1 | ≦±1 | ≦±1 | |
| 絶対波長精度(pm)※2 | ステップモード | ±15 | ±3 | ±1 | ±1 |
| 動作温度範囲における絶対波長精度(pm) | ±20 | ±5 | ±2 | ±2 | |
| 波長再現性(pm)※2 |
±5 | ±1 | ±0.5 | ±0.5 | |
| 絶対波長精度(dB)※2 | 連続掃引モード@100 nm/s | ±15 | ±3.5 | ±1.5 | ±1.5 |
| 波長再現性(pm)※2 | ±6 | ±1.5 | ±0.8 | ±0.8 | |
| 掃引速度(nm/s) | 1 ~ 200 | ||||
| 微調整スキャン範囲(GHz) | ≧10 | ||||
| 出力パワー※7(dBm) | ≧13(ピーク） | ≧20(ピーク） | |||
| ≧10@1260 - 1360 / 1380 - 1485 /1500 - 1630 / 1560 - 1680 nm | ー | ー | |||
| ≧7@ 1355 - 1485 nm | ー | ー | |||
| ー | ≧10@1260 - 1360 /1380 - 1485/1500 - 1630 nm | ー | |||
| ー | ≧7(全調整範囲) | ≧16(全調整範囲) | |||
| パワー安定性(dB)※1,3 | ±0.01 | ||||
| パワー再現性(dB)※3 | ステップモード | ±0.01 | |||
| 波長依存のパワーフラットネス(dB)※3,7 | ±0.2 | ||||
| ダイナミックパワー再現性(dB)※3 | 連続掃引モード@100 nm/s | ±0.01 | |||
| ダイナミック相対パワーフラットネス(dB)※3 | ±0.2 | ||||
| 相対強度雑音(dB/Hz) | -145 (1 MHz to 3 GHz) | ||||
| コヒーレンス制御オフ(遅延自己ヘテロダイン) (kHz) | 200 | 100 | |||
| コヒーレンス制御オフ(瞬時※9) (kHz) | <10 | ||||
| コヒーレンス制御オン(MHz) | 40 | ||||
| SMSR(dB) | ≧45 | ||||
| 信号と総光源自発放射比(dB) ※5 | ≧70 | ≧45@1280 - 1350 nm / ≧ 45@1540 - 1630 nm | |||
| 信号と光源自発放射比(dB/nm) ※6 | ≧80 (≧90dB/0.1nm) | ≧ 65 (≧ 75 dB/0.1 nm) | |||
| 光出力コネクタ | FC or SC, SPC or APC | FC or SC, APC | |||
| 光ファイバー | PMF※10 | ||||
| コミュニケーション | GP-IB (IEEE 488.2), USB, Ethernet | ||||
| 電力モニター(V) | 0 ~ 3 | ||||
| 強度変調(kHz) | DC to 400 （入力レベル -2 ~ 0 V、変調深度 > 50 %/V（typ.）） | ー | |||
| 動作温度(℃) | 15 ~ 35 | ||||
| 動作湿度 | < 80%（結露なし） | ||||
| 電源 | AC100 ~ 120 / 200 ~ 240 V ±10 %, 50/60 Hz | ||||
| 消費電力(VA) | 100 | ||||
| 寸法(mm) | 220 x 385 x 130 | ||||
| 重量(kg) | 7 | ||||
| 標準付属品 | 校正証明書※11、AC 電源コード、 USB A - USB B ケーブル (1.5m)、 イーサネットケーブル (1.5m) | ||||
| メーカー | Santec | ||||
| 原産国 | 日本 | ||||
※1：1時間で、±0.5 ºC以内
※2 ：環境温度25±1 ºCで
※3： 「Auto」モードで、> 0 dBm
※4：最大出力電力で
※5：信号波長の±15 nm範囲内での信号電力と総自発放射電力の比率（typ.）
※6：信号波長の±3 nm範囲内で、1 nm幅における信号電力と最大自発放射電力の比率（typ.）
※7：仕様範囲は1630 nmまで
※8： 掃引速度が100 nm/s以上150 nm/s未満の場合、両端で波長調整範囲が2 nm縮小されます
掃引速度が150 nm/s以上の場合、両端で波長調整範囲が3 nm縮小されます
※9：周波数ノイズ特性のホワイトノイズから計算されます
※10：PMFの場合、偏光軸はコネクタキーと一致しています。偏光消光比は17 dB（typ.）
※11：中にはトレーサビリティ体系図が含まれています
ラインナップ
| 型番 | タイプ | 波長範囲※ | ファイバタイプ | コネクタ | コネクタ研磨 |
|---|---|---|---|---|---|
| TSL-570- | A：Aタイプ C：Cタイプ |
260360：1260 ~ 1360 240380：1240 ~ 1380 355485：1355 ~ 1485 355505：1355 ~ 1505 500630：1500 ~ 1630 480640：1480 ~ 1640 560680：1560 ~ 1680 |
P： PMF | F：FC S：SC |
SP：SPC AP：APC |
| TSL-570- | P：Pタイプ | 240380：1240 ~ 1380 355505：1355 ~ 1505 480640：1480 ~ 1640 |
P： PMF | F：FC S：SC |
SP：SPC AP：APC |
| TSL-570- | H：Hタイプ | 260360：1260 ~ 1360 500630：1500 ~ 1630 |
P： PMF | F：FC S：SC |
AP：APC |
