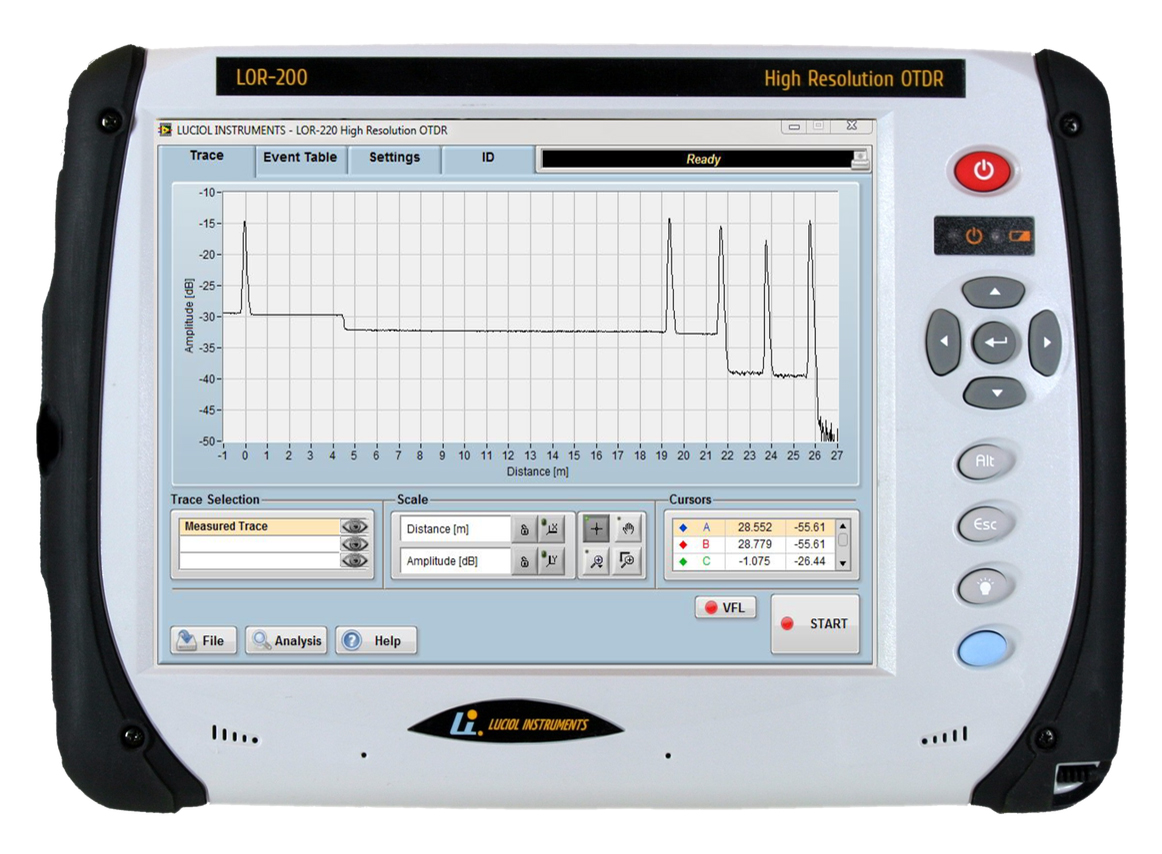

OTDR方式可搬型RL測定器 LOR-220
LOR-220
- LOR-200シリーズの完全ポータブル型スタンドアロンOTDRです。タッチスクリーンインターフェースを備えたWindowsベースのPCプラットフォームに統合されています。
- Luciol社の革新的な走査型光子計数技術（米国特許番号7,593,098）をベースとしています。このシリーズの中で最も高い分解能を誇り、航空、自動車などのアプリケーションにおける短距離光ファイバー試験に最適です。
- 最高解像度の光ファイバーテストを必要とするすべてのアプリケーションは、LOR-220の短いデッドゾーンと高いダイナミックレンジの恩恵を受けます。
- 1nsの光パルス幅でデッドゾーンを短縮
- 損失および反射率測定のための高ダイナミックレンジ
- 航空電子機器アプリケーションに最適化されたモデル
- シングルモード、マルチモード、デュアルSMF/MMFバージョンをご用意
- 幅広い波長オプション（400～1650nm）
- 軽量スタンドアロンOTDR
- 追加オプション：VFL、光スイッチ、ファイバー顕微鏡、卓上型
- プラスチック光ファイバー（POF）バージョンもご用意
- イーサネット接続によるリモート制御可能
アプリケーション：
- 他のOTDRでは確認できない、弱い反射や、大きな反射直後の減衰、あるいは光スプリッター通過後の減衰など、イベントを視覚化し、その位置を特定します。
- 光ファイバーセンサーおよび光ファイバーアセンブリ。
- 光ファイバーの製造および検証。
- 光コンポーネントの損失および光リターンロス試験。
- 航空、宇宙、防衛、通信など
機能・特長
1nsの光パルス幅でデッドゾーンを短縮
わずか1nsの光パルス幅を備え、短距離光ファイバーアセンブリ試験に最適です。業界最高クラスの分解能とデッドゾーンを備えています。幅広い波長オプションをご用意しており、最大4種類のエミッターを1つのモジュールに搭載可能です。光ファイバーオプションには、シングルモードとマルチモードがあります。
航空電子機器アプリケーションに最適化されたモデル
航空用途向けに設計されたモデルもご用意しています。LOR-220の高解像度は、トラブルシューティング、光ファイバー監視、そして正確な障害箇所特定に役立ちます。
仕様
| 型番 | LOR-220 |
|---|---|
| 標準ファイバ種(μm)※1 | シングルモード9/125、マルチモード50/125、マルチモード62.5/125 |
| 標準波長オプション(±20nm)(nm)※1 | 1310、1480、1490、1550、1625 または 1650 |
| コネクタ種 | FC、SC、ST、LC |
| 研磨種 | APC、PC |
| 光パルス幅(ns) | 1 |
| 測定距離(km) | 0.5, 1.2, 2.5, 5, 10, 20, 40, 80, 160 |
| 距離単位 | キロメートル、メートル、フィート、マイル、時間(ns) |
| サンプリング解像度(cm) | 2.5（250 ps）の任意の倍数 |
| ダイナミックレンジ※2 | レイリー後方散乱2: > 14 dB (S/N =1)※3 |
| イベントデッドゾーン(cm)※2 | 10 |
| 減衰デッドゾーン(cm)※2 | 40※4 |
| 距離精度 | ±（10 mm + 5x10-5 x [ファイバ長]） |
| 反射率精度(dB)※2 | ± 1.5 |
| 損失精度(dB)※5 | ± 0.1 ± 0.02 dB/dB |
| OS | Windows 11（リクエストに応じて Windows 10） |
| CPU | Intel N4200 |
| RAM | DDR3L, 4 GB |
| SSD | 120 GB（オプションでさらに追加可能） |
| インターフェース | 2x イーサネットRJ45、4x USB 3.0、1x HDMI、1x ヘッドフォン/マイク、WIFI/Bluetooth (オプション) |
| ディスプレイサイズ(インチ) | 10.4 |
| ディスプレイ種類 | TFTタッチスクリーン |
| ディスプレイ解像度 | 800x600 |
| 電源 | AC電源（100～240V、50～60Hz） |
| 消費電力 (VA) | 最大60 |
| 電池種類 | リチウムイオン電池 |
| 電池容量(Ah) | 6.2 |
| 電池稼働時間(時間) | 5 |
| 電池充電時間(時間) | 3 |
| 本体寸法 (mm) | 320 x 240 x 90 |
| 本体重量 (kg) | 3.1 |
| 動作温度 (°C) | 0 to +40 |
| 保管温度 (°C) | -20 to +60 |
| 湿度 | ≤80% (0～30℃)、直線性が50%＠40℃になると減少 |
| 最大動作高度(m) | 2000 |
| 汚染度 | 2 |
| 標準付属品 | - |
| メーカー | PFO |
| 原産国 | スイス |
※2：標準値
※3：波長1310 nmの場合
※4：ORL = 45 dBの場合
※5：LED光源（または特定条件下でのFP）の場合
ラインナップ
| 波長数 | ファイバ種 | 光源波長/種類 | コネクタ種 | |
|---|---|---|---|---|
| LOR-22 | 1 2 3 |
SMF MMF62 MMF50 |
1310FP 1480FP 1625FP |
ASC AFC SC FC ST LC |
LOR-220、シングルモードファイバ、三種類の波長、FPレーザ＠1310 nm、FPレーザ＠1550 nm、FPレーザ＠1625 nm、FC/APCコネクタ
