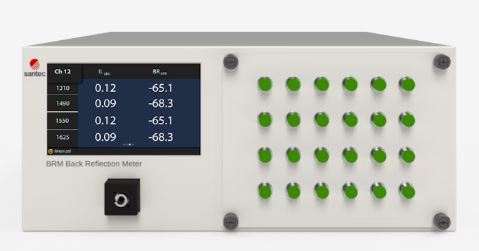

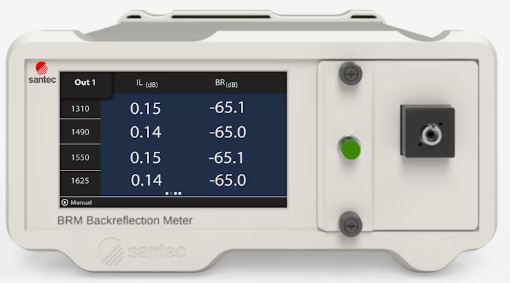

OCWR方式 IL/RL測定器 BRM-100
機能・特長
高速測定
BRM-100はOCWR法によりSMでは0～-85dB(MMの場合は-60dB)の反射減衰量を±0.4dBの精度で測定します。
また2波長・12心のデバイスのIL/RLを20秒以内に測定できます。
コンポーネント、カセットの測定に最適
最小長の制限がないため、ファイバアレイやカセットなどの短いデバイスの測定に最適です。
複数の反射箇所があるコンポーネントの反射測定が簡単に行えます。
積分球検出器のオプション
オプションの積分球検出器により、MPO、ファイバアレイ、ワイドビームコネクタなどの多心コネクタを測定できます。
測定が簡単
大きなフロントパネルのタッチスクリーンで使いやすく、迅速な測定が行えます。
独自のソフトウェアを作成する場合は、BRMをUSBおよびイーサネット経由でSCPIコマンドを使用してプログラムできます。
仕様
| ファイバ種(μm) | シングルモード 9/125 |
マルチモード 50/125, 62.5/125 |
|---|---|---|
| エンサークルドフラックス規格 | - | IEC 61280-4-1 |
| 動作波長 (nm) | 1310 / 1490 / 1550 / 1625 /1650 | 850 / 1300 |
| リターンロスレンジ (dB) | 0 ～ -85 | 0 ～ -60 |
| リターンロス精度 (dB)※1,※2 | ±0.4 | |
| 検出器タイプ | 2 mm InGaAs / 5 mm Ge | |
| 出力レンジ(dBm) | 0 ～ –85 / 0 ～ -60 | |
| 挿入損失精度 (dB) | ± 0.05 (< 5 dB loss) | |
| ± 0.15 (> 5 dB loss) | ||
| 絶対パワー精度 (dB) ※3 | ± 0.25 | |
| 外部制御 | Ethernet / USB | |
| ディスプレイ | 5インチタッチスクリーン | |
| 電源 | AC電源（100～240V、50～60Hz） | |
| 消費電力 (VA) | 最大60 | |
| 本体寸法 (cm) | 23.5 x 12 x 32.5 | |
| 箱寸法 (cm) | 36.5 x 39 x 53 | |
| 本体重量 (kg) | 8 | |
| 総出荷重量 (kg) | 9 | |
| 動作温度 (°C) | 0 ～ 55 | |
| 保管温度 (°C) | -40 ～ 70 | |
| 湿度 | 95%以下（RH 0～+40℃、結露なきこと） | |
| 標準付属品 | AC電源コード、校正証明書、ジャンパーケーブル、ハイブリッドテストジャンパーケーブル、ディテクタキャップ、受光部用FCアダプタ、MW3マンドレルラップ | |
| メーカー | Santec Canada Corporation | |
| 原産国 | カナダ | |
※2 ：標準モードのみ
※3： マンドレルフリー長さ>1.7m
※4：1.7m未満のケーブルアセンブリにはレシーブテストジャンパーが必要です
ラインナップ
| 光源ポート数 | 光源 | ディテクタ | ファイバ種 | 光源コネクタ種 | オプション | |
|---|---|---|---|---|---|---|
| シングルモード BRM-100- |
01：1 72：72 |
3500：1310/1550 nm 3560：1310/1550/1625 nm 3456：1310/1490/1550/1625 nm |
2：2mm InGaAs 5：5mm Ge S：積分球 |
09：9/125μm | FA：FC/APC SA：SC/APC EA：E2000/APC |
空欄：フロントパネル R：リモートヘッド |
| マルチモード BRM-100- |
01：1 72：72 |
8300：850/1300 nm |
2：2mm InGaAs 5：5mm Ge S：積分球 |
50：50/125μm 62：62.5/125μm 100：100/140μm |
FA：FC/APC SA：SC/APC EA：E2000/APC |
空欄：フロントパネル R：リモートヘッド |
| 光源1 | 光源2 | 光源3 | ディテクタ | 光源コネクタ種 | オプション | |
|---|---|---|---|---|---|---|
| 短波長 シングルモード BRM-100-01- |
4：450nm 3/125μm 7：780nm 5/125μm |
5：520nm 3/125μm 9：940nm 5/125μm |
6：650nm 3/125μm 1：1060nm 5/125μm |
3：3mmシリコン S：積分球 |
FA：FC/APC |
空欄：フロントパネル R：リモートヘッド |
オプション
| 型番 | 説明 | 分類 | 備考 |
|---|---|---|---|
| SD-AIM | AIMアダプタ | アダプタ | |
| SD-BALL-LENS | アダマントボールレンズアダプタ | アダプタ | |
| SD-BRF | ベアリボンファイバアダプタ | アダプタ | SD-BRF-BARREL が必要 |
| SD-BRF-BARREL | SD-BRF用バレル | バレル | |
| SD-BSF | ベアシングルファイバアダプタ | アダプタ | SD-BSF-BARREL が必要 |
| SD-BSF-BARREL | SD-BSF用バレル | バレル | |
| SD-CAP | キャップ | キャップ | |
| SD-CORNING-ARRAY | コーニングアレイアダプタ | アダプタ | |
| SD-DLC | デュプレックスLCアダプタ | アダプタ | |
| SD-DLC-APC | デュプレックスLC/APCアダプタ | アダプタ | |
| SD-DSLED-BARREL | SD-DSLEDタイプアダプタ用バレル | バレル | |
| SD-DSLED-FHM-12 | Sumitomo FHM-12用デュアルスレッド（12Vおよび12N対応） リボンファイバホルダー（1個） |
スレッド | SD-DSLED-BARREL が必要 |
| SD-E2000 | E2000アダプタ | アダプタ | |
| SD-ECM | ECM (Einstein)アダプタ | アダプタ | |
| SD-FA-CORNING-1 | カスタムコーニング48ファイバアレイ（構成1）アダプタ | アダプタ | |
| SD-FA-CORNING-2 | カスタムコーニング72ファイバアレイ（構成2）アダプタ | アダプタ | |
| SD-FACT | Sumitomo FlexAirConnecTアダプタ | アダプタ | |
| SD-FAST-SC | Huawei FastConnect SCアダプタ | アダプタ | |
| SD-FC | FCアダプタ | アダプタ | |
| SD-FC-APC | FC/APCアダプタ | アダプタ | |
| SD-HEC | ユニバーサルHECアダプタ | アダプタ | |
| SD-LC | LCアダプタ | アダプタ | |
| SD-LC-APC | LC/APCアダプタ | アダプタ | |
| SD-MPC-20 | MPC 20 fiberアダプタ | アダプタ | |
| SD-MPO | ユニバーサル（中央キーおよびオフセットキー）MPOアダプタ | アダプタ | |
| SD-MPO-APC | ユニバーサル（中央キーおよびオフセットキー）MPO/APCアダプタ | アダプタ | |
| SD-MPO-MICRO | Microlatch MPOアダプタ | アダプタ | |
| SD-MT | MTアダプタ | アダプタ | |
| SD-MT-APC | MT/APCアダプタ | アダプタ | |
| SD-MTRJ | MT-RJアダプタ | アダプタ | |
| SD-MU | MUアダプタ | アダプタ | |
| SD-OPTITIP | OptiTipアダプタ | アダプタ | |
| SD-PRIZM | PRIZM LTアダプタ | アダプタ | |
| SD-SC | SCアダプタ | アダプタ | |
| SD-SC-APC | SC/APCアダプタ | アダプタ | |
| SD-SLED-8A | Fitel 8Aファイバホルダー（Furukawa S199）用スレッド | スレッド | SD-SLED-BARREL が必要 |
| SD-SLED-ADAMANT-11 | アダマントカスタムフェルール用スレッド （直径1.1mm、6度ポリッシュ） |
スレッド | SD-SLED-BARREL が必要 |
| SD-SLED-BARREL | SD-SLEDタイプアダプタ用バレル | バレル | |
| SD-SLED-BSF-RIGID | リジッドケーブル、ベアシングルファイバ用スレッド | スレッド | SD-SLED-BARREL が必要 |
| SD-SLED-FH-50-12 | Fujikura FH-50-12ファイバホルダー用スレッド | スレッド | SD-SLED-BARREL が必要 |
| SD-SLED-FH-60 | Fujikura FH-60ファイバホルダー用スレッド | スレッド | SD-SLED-BARREL が必要 |
| SD-SLED-FH-70 | Fujikura FH-70およびFH-100ファイバホルダー用スレッド （FH-70-12/250/900およびFH-100-250/900対応） |
スレッド | SD-SLED-BARREL が必要 |
| SD-SLED-FHM-12 | Sumitomo FHM-12（12Vおよび12N対応） リボンファイバホルダー用スレッド |
スレッド | SD-SLED-BARREL が必要 |
| SD-SLED-USC-13923 | US Conec 13923ファイバホルダー用スレッド | スレッド | SD-SLED-BARREL が必要 |
| SD-SMA | SMA905アダプタ | アダプタ | |
| SD-ST | STアダプタ | アダプタ | |
| SD-TLC | Tri-LCアダプタ | アダプタ | |
| SD-U070 | ユニバーサル0.7mmアダプタ | アダプタ | |
| SD-U125 | ユニバーサル1.25mmアダプタ | アダプタ | |
| SD-U160 | ユニバーサル1.6mmアダプタ | アダプタ | |
| SD-U180 | ユニバーサル1.8mmアダプタ | アダプタ | |
| SD-U200 | ユニバーサル2.0mmアダプタ | アダプタ | |
| SD-U210 | ユニバーサル2.1mmアダプタ | アダプタ | |
| SD-U250 | ユニバーサル2.5mmアダプタ | アダプタ | |
| SD-U250-OPTITAP | ユニバーサル2.5mmアダプタ | アダプタ | Optitapフランジカットアウト付き |
| 型番 | 説明 |
|---|---|
| SD-CS | CSアダプタ |
| SD-DLC-MINI | SenkoデュプレックスLC miniアダプタ |
| SD-MDC | MDCアダプタ |
| SD-MDC-APC | MDC/APCアダプタ |
| SD-MDC-JR | MDC JRアダプタ |
| SD-MMC | MMCアダプタ |
| SD-MMC-APC | MMC/APCアダプタ |
| SD-MMC-JR | MMC JRアダプタ（MDC-TMTも対応） |
| SD-MT-HAKUSAN-SHORT | Hakusan short type MTアダプタ |
| SD-MT-HAKUSAN-SLIMSHORT | Hakusan slim & short type MTアダプタ |
| SD-MXC | MXCアダプタ |
| SD-SN | SNアダプタ |
| SD-SN-APC | SN/APCアダプタ |
| SD-SN-MT | SN-MTアダプタ |
| SD-SN-MT-APC | SN-MT/APCアダプタ |
| SD-SN-UNI | ユニバーサルSNユニブートアダプタ（SNおよびSN MT、デュアルおよびクアッド） |
| SD-THIN-MT-125 | Senko薄型MT（高さ1.25 mm）アダプタ |
| SD-THIN-MT-150 | Senko薄型MT（高さ1.5 mm）アダプタ |
