FG500
FG500
- FG500は、光ファイバーのコア、クラッド、コーティングの直径に加え、非円形度や偏心率といった物理的寸法を高精度に測定するファイバージオメトリ測定システムです。迅速かつ信頼性の高い測定を実現するよう設計されています。
光ファイバーおよびコーティングの幾何学測定は、製造工程における極めて重要なプロセスであり、「高精度」「再現性」「トレーサビリティ」が求められます。最先端の光学技術を駆使し、操作性に優れたシステムに最高レベルの解像度を組み合わせたFG500を開発しました。
FG500の校正はIECガイドラインに準拠しており、英国国立物理学研究所（NPL）に由来、またはトレーサブルな校正用アーティファクトを使用して行われます。
-
幅広いパラメータの測定ができる
- ファイバ及びコーティングの幾何形状の高精度測定
- 2つの測定方式
- IECガイドラインに準拠
機能・特長
高精度・高再現性
測定再現性0.05μm以下
校正により国際規格に準拠した信頼性の高い測定を保証
幅広いパラメータ測定
コアからコーティングまで、ファイバ幾何形状に関する主要な指標を網羅
ユーザフレンドリーな設計
高度な光学技術を採用しながらも、操作性が良く扱いやすいシステム
国際規格準拠
IEC-60793-1-20、IEC-60793-1-21、ITU G650.1 などの規格に対応
仕様
| ファイバタイプ | 試験パラメータ | 再現性 | 精度 |
|---|---|---|---|
| シングルモード | クラッド径(μm) | 0.05[a] | 0.05[b] |
| クラッド非円形度(%) | 0.1[a] | 0.05[b] | |
| コア/クラッド偏心度(μm) | 0.04[a] | 該当なし[c] | |
| マルチモードコア径 | |||
| コア径(μm) | 0.08[a] | 該当なし[c] | |
| コア非円形度(%) | 1[a] | 該当なし[c] | |
| クラッド径(μm) | 0.05[a] | 0.05[b] | |
| クラッド非円形度(%) | 0.1[a] | 0.05[b] | |
| コア/クラッド偏心度(μm) | 0.08[a] | 該当なし[c] | |
| コーティング | コーティング径(μm) | 0.5[a][d] | 2.0[b][d][e] |
| コーティング非円形度(%) | 0.5[a][d] | 1.0[b][d][e] | |
| クラッド/コーティング偏心度(μm) | 0.5[a][d] | 該当なし[c][d] | |
| コーティング厚さ(最小/最大)(μm) | ~2 [a][d] | 該当なし[c][d][e] |
[b] 精度は、NPLの値に合わせて測定値を中心化する校正手順に基づく。IEC TR 61282-14:2019に従い、拡張不確かさを含む。
[c] 測定は可能だが、トレーサブルな校正標準は存在しない。
[d] コーティング材質・色により測定性能が変動。外径と非円形度のみに制限される場合あり。
[e] 屈折率整合油やコーティング材の光学特性により再校正が必要な場合あり。詳細はIEC-60793-1-21 表1を参照。
本体仕様
| 型番 | FG500 |
|---|---|
| 重量(kg) | 約15 |
| 寸法(mm) | 約430(横)×230(高さ)×710(奥行) |
| メーカー | PFO Instruments |
| 原産国 | イギリス |
ラインナップ
| 型番 | 外観 |
|---|---|

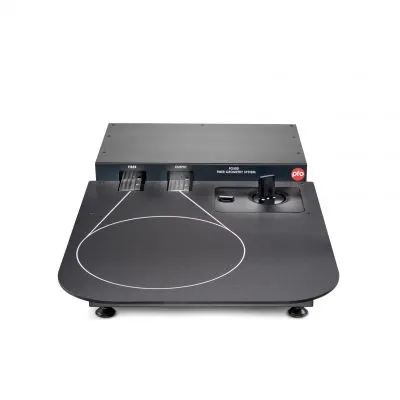

| FG500 | |
